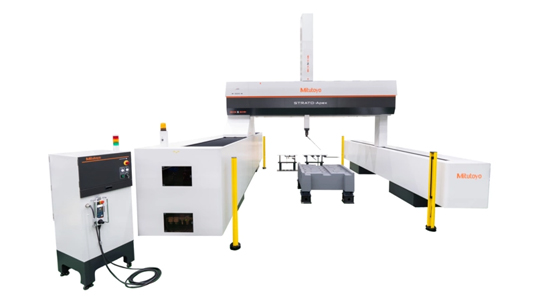

STRATO Apex G
STRATO-A203012G
- STRATO-Apex Serisi, büyük ve ağır iş parçalarını yüksek hassasiyetle ölçmek için tasarlanmış, Mitutoyo’nun standart yapısını kullanan CNC Koordinat Ölçüm Makineleridir (CMM). Aşağıdaki görsel, makinenin büyüklüğü hakkında iyi bir fikir verir. X ekseninde 2000 mm ve 3000 mm ölçüm aralığında ölçüm doğruluğu ve sürücü hızı dünya standartlarının en yükseğindedir.
- Pozisyon tespiti için kullanılan uzunluk ölçüm ünitelerine, yüksek doğruluklu lineer enkoderler (firma içi üretim) entegre edilmiştir. Üstün pozisyon tespit kabiliyetleri, bu yüksek hassasiyetli cihazların kontrolünü mümkün kılar. Seri, büyük CMM’lerin yüksek hassasiyetli ölçümler sunmasını sağlayan yapı, kontrol, bileşen işleme, montaj ve diğer birçok teknolojiyi de kapsar.
- Seri, temel özellik olarak, temel deformasyonu nedeniyle meydana gelen doğruluk bozulmasını otomatik olarak düzelten bir MOVAC sistemine sahiptir.
- Belirli çevre koşulları altında 18 – 22 °C aralığında belirtilen doğruluğu garanti eden sıcaklık telafi sistemi ile donatılmıştır; yüksek hassasiyetli CMM’ler ideal olarak sıcaklığı kontrollü bir odada kurulmalıdır.
- Opsiyonel olarak Z ekseni ışın sensörü, bant anahtarı ve alan sensörü gibi güvenlik cihazları mevcuttur.
Model: STRATO-A203012G
X ekseni aralığı: 2000 mm
Y ekseni aralığı: 3000 mm
Z ekseni aralığı: 1200 mm
E0, MPE: 3,2 + 4L/1000 µm
Çözünürlük: 0,0001 mm
Maksimum sürücü hızı: 519 mm/s
Genişlik: 4.460 mm
Derinlik: 5.950 mm
Yükseklik: 4.440 mm
Ağırlık: 10.500 kg
Doğruluk garanti edilen sıcaklık aralığı: 18–22 °C

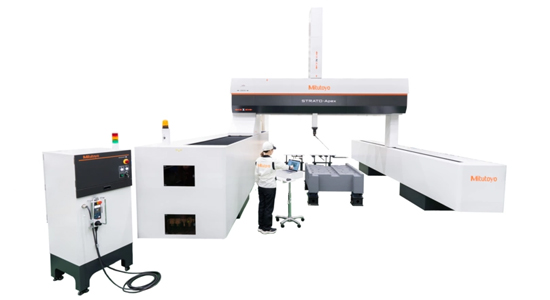

STRATO-A203016G
- STRATO-Apex Serisi, büyük ve ağır iş parçalarını yüksek hassasiyetle ölçmek için tasarlanmış, Mitutoyo’nun standart yapısını kullanan CNC Koordinat Ölçüm Makineleridir (CMM). Aşağıdaki görsel, makinenin büyüklüğü hakkında iyi bir fikir verir. X ekseninde 2000 mm ve 3000 mm ölçüm aralığında ölçüm doğruluğu ve sürücü hızı dünya standartlarının en yükseğindedir.
- Pozisyon tespiti için kullanılan uzunluk ölçüm ünitelerine, yüksek doğruluklu lineer enkoderler (firma içi üretim) entegre edilmiştir. Üstün pozisyon tespit kabiliyetleri, bu yüksek hassasiyetli cihazların kontrolünü mümkün kılar. Seri, büyük CMM’lerin yüksek hassasiyetli ölçümler sunmasını sağlayan yapı, kontrol, bileşen işleme, montaj ve diğer birçok teknolojiyi de kapsar.
- Seri, temel özellik olarak, temel deformasyonu nedeniyle meydana gelen doğruluk bozulmasını otomatik olarak düzelten bir MOVAC sistemine sahiptir.
- Belirli çevre koşulları altında 18 – 22 °C aralığında belirtilen doğruluğu garanti eden sıcaklık telafi sistemi ile donatılmıştır; yüksek hassasiyetli CMM’ler ideal olarak sıcaklığı kontrollü bir odada kurulmalıdır.
- Opsiyonel olarak Z ekseni ışın sensörü, bant anahtarı ve alan sensörü gibi güvenlik cihazları mevcuttur.
Model: STRATO-A203016G
X ekseni aralığı: 2000 mm
Y ekseni aralığı: 3000 mm
Z ekseni aralığı: 1600 mm
E0, MPE: 3,5 + 4L/1000 µm
Çözünürlük: 0,0001 mm
Maksimum sürücü hızı: 519 mm/s
Genişlik: 4.460 mm
Derinlik: 5.950 mm
Yükseklik: 4.840 mm
Ağırlık: 10.600 kg
Doğruluk garanti edilen sıcaklık aralığı: 18–22 °C

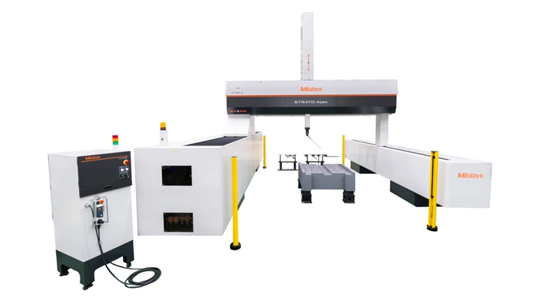

STRATO-A204012G
- STRATO-Apex Serisi, büyük ve ağır iş parçalarını yüksek hassasiyetle ölçmek için tasarlanmış, Mitutoyo’nun standart yapısını kullanan CNC Koordinat Ölçüm Makineleridir (CMM). Aşağıdaki görsel, makinenin büyüklüğü hakkında iyi bir fikir verir. X ekseninde 2000 mm ve 3000 mm ölçüm aralığında ölçüm doğruluğu ve sürücü hızı dünya standartlarının en yükseğindedir.
- Pozisyon tespiti için kullanılan uzunluk ölçüm ünitelerine, yüksek doğruluklu lineer enkoderler (firma içi üretim) entegre edilmiştir. Üstün pozisyon tespit kabiliyetleri, bu yüksek hassasiyetli cihazların kontrolünü mümkün kılar. Seri, büyük CMM’lerin yüksek hassasiyetli ölçümler sunmasını sağlayan yapı, kontrol, bileşen işleme, montaj ve diğer birçok teknolojiyi de kapsar.
- Seri, temel özellik olarak, temel deformasyonu nedeniyle meydana gelen doğruluk bozulmasını otomatik olarak düzelten bir MOVAC sistemine sahiptir.
- Belirli çevre koşulları altında 18 – 22 °C aralığında belirtilen doğruluğu garanti eden sıcaklık telafi sistemi ile donatılmıştır; yüksek hassasiyetli CMM’ler ideal olarak sıcaklığı kontrollü bir odada kurulmalıdır.
- Opsiyonel olarak Z ekseni ışın sensörü, bant anahtarı ve alan sensörü gibi güvenlik cihazları mevcuttur.
Model: STRATO-A204012G
X ekseni aralığı: 2000 mm
Y ekseni aralığı: 4000 mm
Z ekseni aralığı: 1200 mm
E0, MPE: 3,2 + 4L/1000 µm
Çözünürlük: 0,0001 mm
Maksimum sürücü hızı: 519 mm/s
Genişlik: 4.460 mm
Derinlik: 6.950 mm
Yükseklik: 4.440 mm
Ağırlık: 12.500 kg
Doğruluk garanti edilen sıcaklık aralığı: 18–22 °C

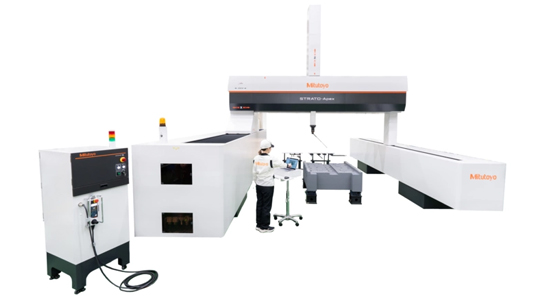

STRATO-A204016G
- STRATO-Apex Serisi, büyük ve ağır iş parçalarını yüksek hassasiyetle ölçmek için tasarlanmış, Mitutoyo’nun standart yapısını kullanan CNC Koordinat Ölçüm Makineleridir (CMM). Aşağıdaki görsel, makinenin büyüklüğü hakkında iyi bir fikir verir. X ekseninde 2000 mm ve 3000 mm ölçüm aralığında ölçüm doğruluğu ve sürücü hızı dünya standartlarının en yükseğindedir.
- Pozisyon tespiti için kullanılan uzunluk ölçüm ünitelerine, yüksek doğruluklu lineer enkoderler (firma içi üretim) entegre edilmiştir. Üstün pozisyon tespit kabiliyetleri, bu yüksek hassasiyetli cihazların kontrolünü mümkün kılar. Seri, büyük CMM’lerin yüksek hassasiyetli ölçümler sunmasını sağlayan yapı, kontrol, bileşen işleme, montaj ve diğer birçok teknolojiyi de kapsar.
- Seri, temel özellik olarak, temel deformasyonu nedeniyle meydana gelen doğruluk bozulmasını otomatik olarak düzelten bir MOVAC sistemine sahiptir.
- Belirli çevre koşulları altında 18 – 22 °C aralığında belirtilen doğruluğu garanti eden sıcaklık telafi sistemi ile donatılmıştır; yüksek hassasiyetli CMM’ler ideal olarak sıcaklığı kontrollü bir odada kurulmalıdır.
- Opsiyonel olarak Z ekseni ışın sensörü, bant anahtarı ve alan sensörü gibi güvenlik cihazları mevcuttur.
Model: STRATO-A204016G
X ekseni aralığı: 2000 mm
Y ekseni aralığı: 4000 mm
Z ekseni aralığı: 1600 mm
E0, MPE: 3,5 + 4L/1000 µm
Çözünürlük: 0,0001 mm
Maksimum sürücü hızı: 519 mm/s
Genişlik: 4.460 mm
Derinlik: 6.950 mm
Yükseklik: 4.840 mm
Ağırlık: 12.600 kg
Doğruluk garanti edilen sıcaklık aralığı: 18–22 °C
