MiSTAR Serisi

Kompakt üretim hattı CNC Koordinat Ölçüm Makinesi (CMM)

MiSTAR 555, “her ortam için ölçüm makinesi” olarak tasarlanmış bir CNC koordinat ölçüm makinesidir. Geniş doğruluk garantili sıcaklık aralığı, çevresel etkilere dayanıklı mutlak ölçek ve tümleşik, alan tasarruflu bir tasarım sunar. Geleneksel koordinat ölçüm makinelerinden ayrışan performansıyla MiSTAR 555, üretkenliğinizi artırmak üzere garanti edilir. MiSTAR 555, PH6M, PH10MQ ve PH20 prob kafaları ile donatılabilir.

Başlıca avantajlar:

Yüksek doğruluk, yüksek hız ve yüksek ivme
10° – 40°C aralığında makine ve iş parçası için telafi sağlayan sıcaklık sensörleri ve çevresel sıcaklık izleme
ABS lineer ölçekler, yüksek çevresel direnci sağlar ve başlatmada zaman kazandırır, homing gerekli değildir
Çok sensörlü ölçüm ve SMS (Smart Measuring System) işlevselliğini destekleyen yeni UC480 kontrol ünitesi

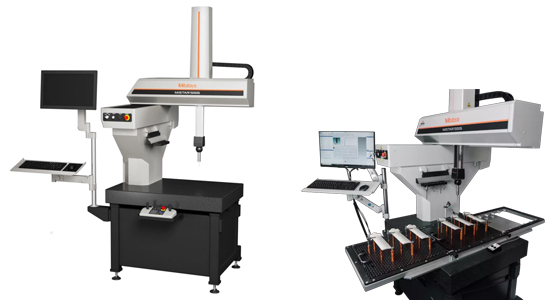

MiSTAR 555

X, Y, Z ekseni aralığı: 570 × 500 × 500 mm

MiSTAR 555, sınırlı alan gereksinimi ile zorlu ortamlara yüksek direnç gösteren kompakt bir üretim hattı CNC CMM’dir.

Operatörden, parçayı fikstüre monte edip CMM üzerinde aynı konuma yerleştirdikten sonra hazırlanmış ölçüm programlarını çalıştırması dışında herhangi bir işlem yapması beklenmez.

Model: MiSTAR 555
Aralık (X, Y, Z): 570 × 500 × 500 mm
Doğruluk (E0, MPE): 2,2 + 3L/1000 µm
Maksimum sürücü hızı: 606 mm/s (3 eksen)
Yükleme ağırlığı: 120 kg
Yükleme yüksekliği: 660 mm
Dijital adım: 0,1 µm

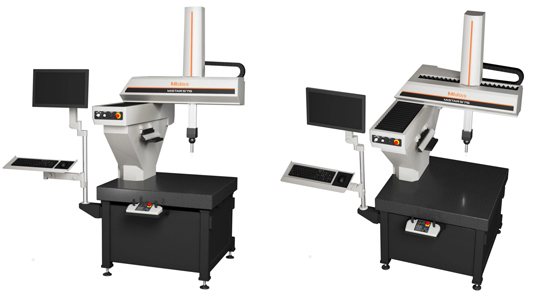

MiSTAR 575

X, Y, Z ekseni aralığı: 550 × 700 × 500 mm

MiSTAR 555, sınırlı alan gereksinimi ile zorlu ortamlara yüksek direnç gösteren kompakt bir üretim hattı CNC CMM’dir.

Operatörden, parçayı fikstüre monte edip CMM üzerinde aynı konuma yerleştirdikten sonra hazırlanmış ölçüm programlarını çalıştırması dışında herhangi bir işlem yapması beklenmez.

Model: MiSTAR 575
Aralık (X, Y, Z): 570 × 700 × 500 mm
Doğruluk (E0, MPE): 2,2 + 3L/1000 µm
Maksimum sürücü hızı: 606 mm/s (3 eksen)
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 660 mm
Dijital adım: 0,1 µm
