Doğrusal Ölçüm Cihazları için EH Sayıcı
Çok Fonksiyonlu Sayıcı
- Standart RS-232C ve USB arayüzleri, harici bir PC ile kolay iletişim sağlar (USB yalnızca SENSORPAK ile kullanılabilir).
- Dahili ağ fonksiyonu, çok noktalı ölçüm sistemi oluşturmayı kolaylaştırır (RS link, maksimum 10 Sayıcı).
- 2 ölçüm cihazı giriş tipi, iki ölçüm cihazı arasında toplama ve çıkarma hesaplamaları yapabilir.

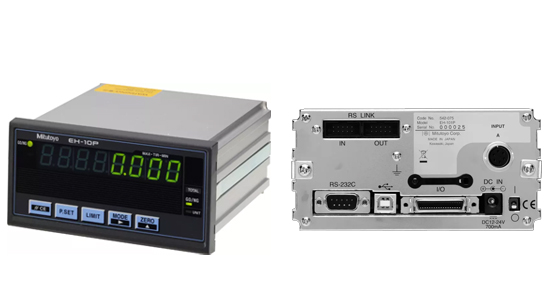

Doğrusal Ölçüm Cihazı Sayıcısı EH
(Gerekli parça: 21HZA195)
Uygulanabilir ölçüm cihazları: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 1
Model: EH-101P
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Alt basamak boşaltma, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 1
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Alt basamak boşaltma, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 1
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)

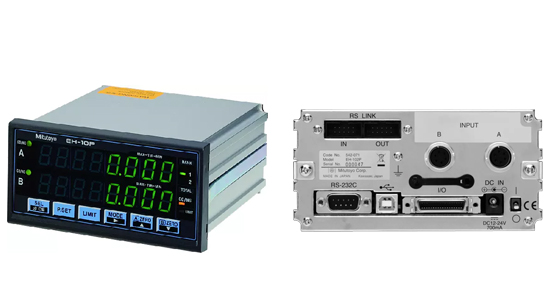

Doğrusal Ölçüm Cihazı Sayıcısı EH
(Gerekli parça: 21HZA195)
Uygulanabilir ölçüm cihazları: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Model: EH-102P
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç), LG100 (21HZA195 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)

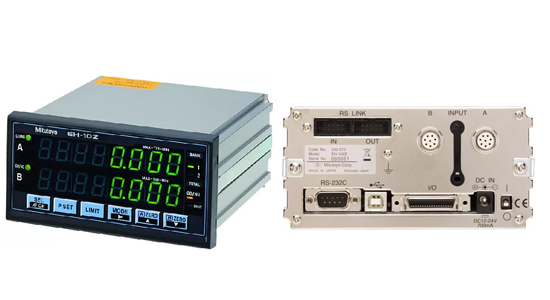

Doğrusal Ölçüm Cihazı Sayıcısı EH
(Gerekli parça: 21HZA196)
Uygulanabilir ölçüm cihazları: LGF-Z (referans noktası ile), LG100 (21HZA196 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Model: EH-102Z
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga (referans noktası ile)
Uygulanabilir ölçüm cihazı: LGF-Z (referans noktası ile), LG100 (21HZA196 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga (referans noktası ile)
Uygulanabilir ölçüm cihazı: LGF-Z (referans noktası ile), LG100 (21HZA196 konektör adaptör fişi ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)

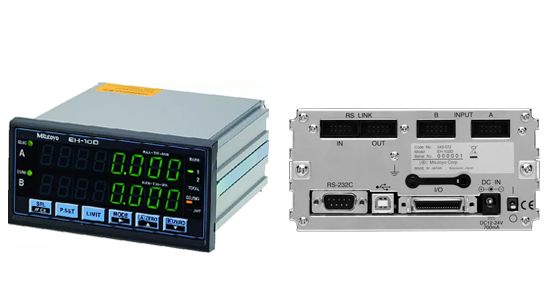

Doğrusal Ölçüm Cihazı Sayıcısı EH
LGS ve LGD Ölçek Üniteleri için
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazları LGS/LGD
Ölçüm cihazı girişleri: 2
Ölçüm cihazı girişleri: 2
Model: EH-102D
Çözünürlük: 0,001 / 0,01 mm (ölçüm cihazı tarafından otomatik ayarlanır)
Güç kaynağı: +9–12 V DC 400 mA veya AC Adaptör
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO, Tolerans değerlendirme göstergesi
Giriş sinyali tipi: Digimatic kod
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazları LGS/LGD
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: –
Çözünürlük: 0,001 / 0,01 mm (ölçüm cihazı tarafından otomatik ayarlanır)
Güç kaynağı: +9–12 V DC 400 mA veya AC Adaptör
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO, Tolerans değerlendirme göstergesi
Giriş sinyali tipi: Digimatic kod
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazları LGS/LGD
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: –

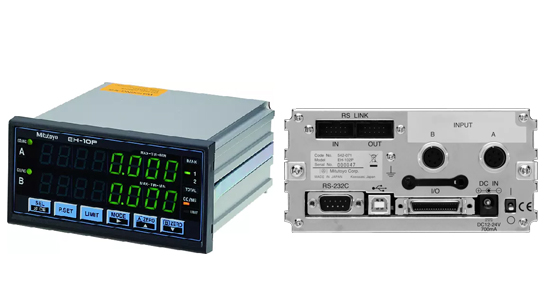

Doğrusal Ölçüm Cihazı Sayıcısı EH
LGF, LGK, LGB, LG, LGM, LGH Ölçek Üniteleri için
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç)
Model: EH-102P
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç)
Ölçüm cihazı girişleri: 1
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç)
Ölçüm cihazı girişleri: 1
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)

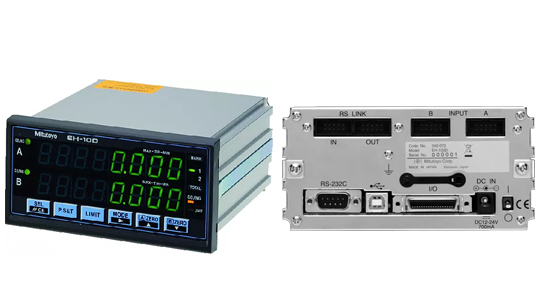

Doğrusal Ölçüm Cihazı Sayıcısı EH
LGF, LGD Ölçek Üniteleri için
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazı LGS/LGD
Model: EH-102D
Çözünürlük: 0,001 / 0,01 mm (ölçüm cihazı tarafından otomatik ayarlanır)
Güç kaynağı: +9–12 V DC 400 mA veya AC Adaptör
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO, Tolerans değerlendirme göstergesi
Giriş sinyali tipi: Digimatic kod
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazları LGS/LGD
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: –
Çözünürlük: 0,001 / 0,01 mm (ölçüm cihazı tarafından otomatik ayarlanır)
Güç kaynağı: +9–12 V DC 400 mA veya AC Adaptör
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO, Tolerans değerlendirme göstergesi
Giriş sinyali tipi: Digimatic kod
Uygulanabilir ölçüm cihazı: Digimatic Göstergeler, Digimatic Ölçek Üniteleri, Doğrusal Ölçüm Cihazları LGS/LGD
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: –

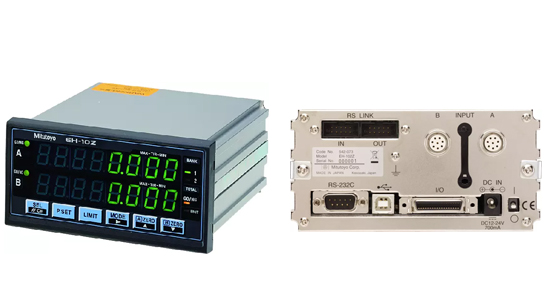

Doğrusal Ölçüm Cihazı Sayıcısı EH
LGF-Z için
Uygulanabilir ölçüm cihazı: LGF-Z (referans noktası ile)
Model: EH-102Z
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga (referans noktası ile)
Uygulanabilir ölçüm cihazı: LGF-Z (referans noktası ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga (referans noktası ile)
Uygulanabilir ölçüm cihazı: LGF-Z (referans noktası ile)
Ölçüm cihazı girişleri: 2
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)

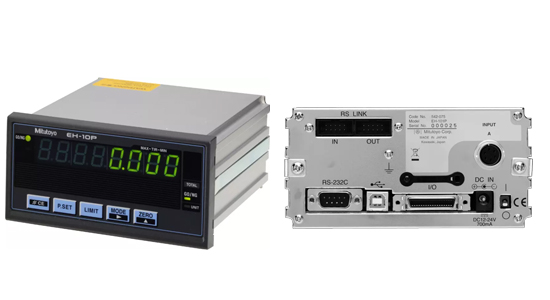

Doğrusal Ölçüm Cihazı Sayıcısı EH
LGF, LGK, LGB, LG, LGM, LGH için
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç)
Ölçüm cihazı girişleri: 1
Ölçüm cihazı girişleri: 1
Model: EH-101P
Çözünürlük: 0,0001 / 0,001 / 0,01 mm
Güç kaynağı: AC Adaptör (12–24 V DC, 700 mA, No. 527428)
Fonksiyonlar (VAR): Veri çıkışı, ON/OFF, BCD çıkışı, Harici HOLD, MAX/MIN/Fark ölçümü, Mm/inch geçişi, Harici peak-hold iptali, Alt basamak boşaltma, RS link, SIFIR AYARI (ZERO SET), PRESET, Harici tolerans ayarı (PC ile), Sayma yönü değiştirilebilir, Harici PRESET/ZERO
Giriş sinyali tipi: Diferansiyel kare dalga
Uygulanabilir ölçüm cihazı: LGF, LGK, LGB, LG, LGM, LGH (LGF-Z referans noktası ile ve LGH 0,01 µm çözünürlük hariç)
Ölçüm cihazı girişleri: 1
Maksimum giriş frekansı: 2,5 MHz (2 fazlı kare dalga)
Tolerans değerlendirme göstergesi: LED ekran (3 adım: Amber, Yeşil, Kırmızı / 5 adım: Amber, Amber yanıp sönen, Yeşil, Kırmızı yanıp sönen, Kırmızı)
