EJ Sayıcı ve Doğrusal Ölçüm Cihazları için Arayüzler

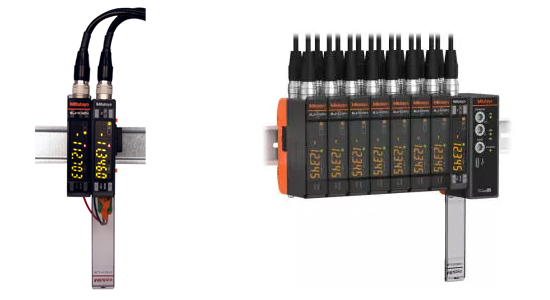

EJ Sayıcı, ikincil ve otomatik gömülü pazarlar ile geleneksel ölçüm odaları için tasarlanmıştır.
- Maksimum 16 ölçüm cihazına sahip çok noktalı ölçüm sistemleri yapılandırılabilir.
- EJ Sayıcı, kullanım için bir DIN rayına monte edilir. Ünitenin küçük boyutu sayesinde pano veya ekipman içine kolayca kurulabilir. Birden fazla EJ Sayıcı birbirine bağlandığında, güç yalnızca bir EJ Sayıcıya bağlansa bile diğer bağlı sayıcılara da güç sağlanır.
- Ayrıca, endüstriyel I/F birimi (ayrı satılır) üzerinden veriler üst tarafta yönetilebilir ve IoT ve M2M gibi akıllı fabrika uygulamaları desteklenebilir.
- LG QuickSetup Tool yazılımı (ücretsiz) ile kolay kurulum mümkündür (USB arayüzü gereklidir).
EJ Sayıcı -102N
Ölçüm cihazı girişleri: 2.
İnç-Metrik: Metrik
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcı tarafından sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Maksimum giriş frekansı: 5 MHz
Giriş sinyali tipi: Diferansiyel kare dalga (RS422A eşdeğeri)
Uygulanabilir ölçüm cihazı: LG100, LG200
Ölçüm cihazı girişleri: 2
Harici giriş / çıkış: Giriş: 4 port / Çıkış: 4 port
Uygulanabilir iletişim standartları: Opsiyonel arayüz birimi ile desteklenir
Fonksiyonlar (VAR): SIFIR AYARI, Başlangıç tespiti, PRESET, Harici HOLD, Harici CLEAR, Harici 1/2 SEÇİM, Dahili hesaplama, Tolerans göstergesi, Harici tolerans ayarı (PC
ile), Tolerans değerlendirmesi (3 veya 5 adım), Sayma yönü değiştirilebilir, Harici PRESET / ZERO
Ağırlık: 120 g
EJ Sayıcı -102NE
Ölçüm cihazı girişleri: 2.
İnç-Metrik: Metric/Inch
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC; Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Maksimum giriş frekansı: 5 MHz
Giriş sinyali tipi: Diferansiyel kare dalga (RS422A eşdeğeri)
Uygulanabilir ölçüm cihazı: LG100, LG200
Ölçüm cihazı girişleri: 2
Harici giriş / çıkış: Giriş: 4 port / Çıkış: 4 port
Uygulanabilir iletişim standartları: Opsiyonel arayüz birimi ile desteklenir
Fonksiyonlar (VAR): SIFIR AYARI, Başlangıç tespiti, PRESET, Harici HOLD, Harici CLEAR, Harici 1/2 SEÇİM, Dahili hesaplama, Tolerans göstergesi, Harici tolerans ayarı (PC ile), Tolerans değerlendirmesi (3 veya 5 adım), Sayma yönü değiştirilebilir, Harici PRESET / ZERO
Ağırlık: 120 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC; Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Maksimum giriş frekansı: 5 MHz
Giriş sinyali tipi: Diferansiyel kare dalga (RS422A eşdeğeri)
Uygulanabilir ölçüm cihazı: LG100, LG200
Ölçüm cihazı girişleri: 2
Harici giriş / çıkış: Giriş: 4 port / Çıkış: 4 port
Uygulanabilir iletişim standartları: Opsiyonel arayüz birimi ile desteklenir
Fonksiyonlar (VAR): SIFIR AYARI, Başlangıç tespiti, PRESET, Harici HOLD, Harici CLEAR, Harici 1/2 SEÇİM, Dahili hesaplama, Tolerans göstergesi, Harici tolerans ayarı (PC ile), Tolerans değerlendirmesi (3 veya 5 adım), Sayma yönü değiştirilebilir, Harici PRESET / ZERO
Ağırlık: 120 g

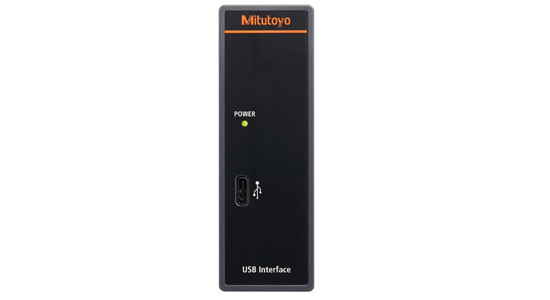

EJ Sayıcı için USB Arayüz Birimi
Model: Interface Unit USB
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: Yok
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Ağırlık: 115 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: Yok
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Ağırlık: 115 g

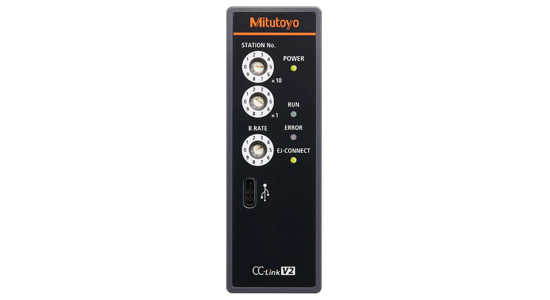

EJ Sayıcı için CC-Link Arayüz Birimi
Model: Interface Unit CC-Link
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2.0 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: CC-Link Ver. 1.10 / Ver. 2.00
Aktarılan veri: Mevcut değer verisi* (Birim yok, 32 bit işaretli veri); Tolerans değerlendirme sonucu (*sadece Ver. 2.00 desteklenir)
İstasyon tipi: Uzak cihaz istasyonu
Genişletilmiş döngüsel iletim: Ver. 1.10: Devre Dışı / Ver. 2.00: Etkin (x4)
İşgal edilen istasyon: Ver. 1.10: 2 istasyon (RX/RY 64 adet, RWw/Rwr 8 kelime) / Ver. 2.00: 4 istasyon (RX/RY 448 adet, RWw/Rwr 64 kelime)
İstasyon numarası ayarı: Ver. 1.10: 1–63 / Ver. 2.00: 1–61
Ağırlık: 154 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2.0 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: CC-Link Ver. 1.10 / Ver. 2.00
Aktarılan veri: Mevcut değer verisi* (Birim yok, 32 bit işaretli veri); Tolerans değerlendirme sonucu (*sadece Ver. 2.00 desteklenir)
İstasyon tipi: Uzak cihaz istasyonu
Genişletilmiş döngüsel iletim: Ver. 1.10: Devre Dışı / Ver. 2.00: Etkin (x4)
İşgal edilen istasyon: Ver. 1.10: 2 istasyon (RX/RY 64 adet, RWw/Rwr 8 kelime) / Ver. 2.00: 4 istasyon (RX/RY 448 adet, RWw/Rwr 64 kelime)
İstasyon numarası ayarı: Ver. 1.10: 1–63 / Ver. 2.00: 1–61
Ağırlık: 154 g

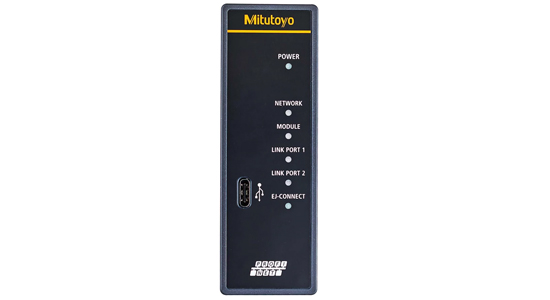

EJ Sayıcı için PROFINET Arayüz Birimi
Model: Interface Unit PROFINET
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: PROFINET RT (RT Class1)
Standart: IEC 61158 / IEC 61784
Netload Sınıfı: Class 3
Protokol Versiyonu: V2.35
Uygunluk Sınıfı: Class B
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Maksimum veri hızı: 100 Mbps
İletişim portları: RJ45 2 port
İletişim kablosu: TCP/IP uyumlu kablo (Cu) Cat5e ve üzeri
Auto MID: Evet (cross ve straight kablo)
Ağırlık: 165 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: PROFINET RT (RT Class1)
Standart: IEC 61158 / IEC 61784
Netload Sınıfı: Class 3
Protokol Versiyonu: V2.35
Uygunluk Sınıfı: Class B
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Maksimum veri hızı: 100 Mbps
İletişim portları: RJ45 2 port
İletişim kablosu: TCP/IP uyumlu kablo (Cu) Cat5e ve üzeri
Auto MID: Evet (cross ve straight kablo)
Ağırlık: 165 g

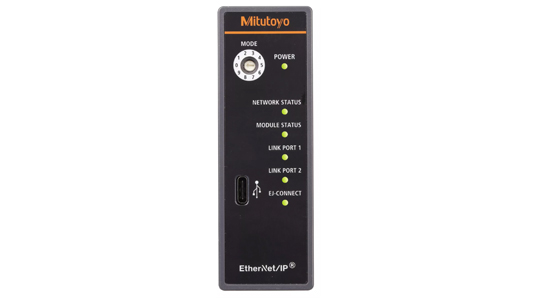

EJ Sayıcı için Ethernet/IP Arayüz Birimi
Model: Interface Unit EtherNet/IP
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: EtherNet/IP
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
İletişim portları: RJ45 2 port
Auto MID: Evet (cross ve straight kablo)
Fonksiyonlar: Mitutoyo’nun kompakt EJ Sayıcılarından veri toplamak için tasarlanmıştır; ölçüm çevre birimlerini IO kontrol cihazlarına kolayca bağlar. Hızlı ve kolay kurulum; Ethernet/IP arayüzü doğrudan EJ sayıcılara bağlanır. Kompakt tasarım sayesinde tüm sistem tek bir DIN rayına sığacak şekilde monte edilebilir. Endüstriyel Ethernet/IP standartlarına uygun olup mevcut Ethernet/IP sisteminize giriş olarak kullanılabilir. Güvenli ve endüstride yaygın olarak kullanılan Ethernet/IP sistemiyle uyumludur.
Ağırlık: 165 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: EtherNet/IP
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
İletişim portları: RJ45 2 port
Auto MID: Evet (cross ve straight kablo)
Fonksiyonlar: Mitutoyo’nun kompakt EJ Sayıcılarından veri toplamak için tasarlanmıştır; ölçüm çevre birimlerini IO kontrol cihazlarına kolayca bağlar. Hızlı ve kolay kurulum; Ethernet/IP arayüzü doğrudan EJ sayıcılara bağlanır. Kompakt tasarım sayesinde tüm sistem tek bir DIN rayına sığacak şekilde monte edilebilir. Endüstriyel Ethernet/IP standartlarına uygun olup mevcut Ethernet/IP sisteminize giriş olarak kullanılabilir. Güvenli ve endüstride yaygın olarak kullanılan Ethernet/IP sistemiyle uyumludur.
Ağırlık: 165 g

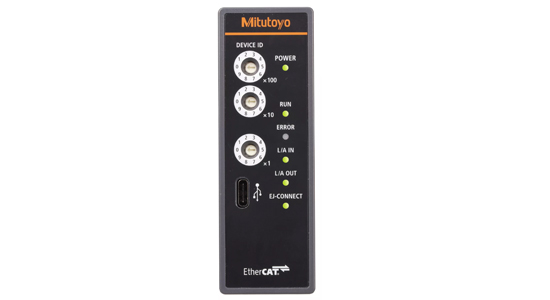

EJ Sayıcı için EtherCAT Arayüz Birimi
Model: Interface Unit EtherCAT
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: EtherCAT
Standart: IEC 61158 / IEC 61784
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Maksimum veri hızı: 100 Mbps
İletişim portları: RJ45 2 port
İletişim kablosu: TCP/IP uyumlu kablo (Cu) Cat5e ve üzeri
Auto MID: Evet (cross ve straight kablo ile kullanılabilir)
Fonksiyonlar: Mitutoyo’nun kompakt EJ Sayıcılarından veri toplamak için tasarlanmıştır; ölçüm çevre birimlerini IO kontrol cihazlarına kolayca bağlar. Hızlı ve kolay kurulum; EtherCAT arayüzü doğrudan EJ sayıcılara bağlanır. Kompakt tasarım sayesinde tüm sistem tek bir DIN rayına sığacak şekilde monte edilebilir. Endüstriyel EtherCAT standartlarına uygun olup mevcut EtherCAT sisteminize giriş olarak kullanılabilir. Güvenli ve endüstride yaygın olarak kullanılan EtherCAT sistemiyle uyumludur.
Ağırlık: 165 g
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Baud hızı: USB 2 Full Speed (12 Mbps)
Konnektör tipi: Type C
Endüstriyel I/F: EtherCAT
Standart: IEC 61158 / IEC 61784
Aktarılan veri: Mevcut değer verisi (Birim yok, 32 bit işaretli veri), Tolerans değerlendirme sonucu
Maksimum veri hızı: 100 Mbps
İletişim portları: RJ45 2 port
İletişim kablosu: TCP/IP uyumlu kablo (Cu) Cat5e ve üzeri
Auto MID: Evet (cross ve straight kablo ile kullanılabilir)
Fonksiyonlar: Mitutoyo’nun kompakt EJ Sayıcılarından veri toplamak için tasarlanmıştır; ölçüm çevre birimlerini IO kontrol cihazlarına kolayca bağlar. Hızlı ve kolay kurulum; EtherCAT arayüzü doğrudan EJ sayıcılara bağlanır. Kompakt tasarım sayesinde tüm sistem tek bir DIN rayına sığacak şekilde monte edilebilir. Endüstriyel EtherCAT standartlarına uygun olup mevcut EtherCAT sisteminize giriş olarak kullanılabilir. Güvenli ve endüstride yaygın olarak kullanılan EtherCAT sistemiyle uyumludur.
Ağırlık: 165 g

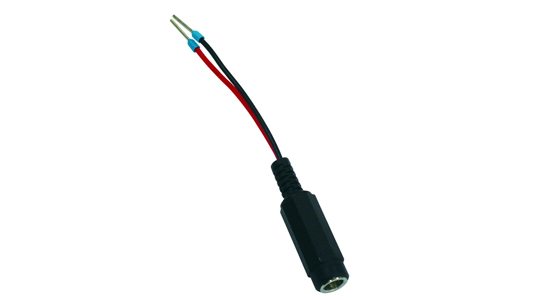

Pin Terminalli DC Jak
Tanım: Pin Terminalli DC Jak
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
Çalışma sıcaklığı / nem: 0°C ila 50°C / %20–80 bağıl nem, yoğuşmasız
Depolama sıcaklığı / nem: -10°C ila 60°C / %20–80 bağıl nem, yoğuşmasız
Güç kaynağı: Giriş voltajı: 10–27V DC (EJ Sayıcıdan sağlanır); Maks. güç tüketimi: Tek EJ Sayıcı ≤3W; Maks. konsolidasyon ≤30W
