SURFACE MEASURE

Yüksek hassasiyet gerektiren uygulamalar için küçük ölçüm aralığına sahip, bağımsız (stand-alone) temassız çizgi lazer sensörü. Başlıca avantajlar:
  • Yüksek hassasiyetli ve çevresel etkilere dayanıklı sensör
  • Otomatik ölçümü destekler
  • Sadece fare kullanarak mükemmel kullanım kolaylığı
  • Basit ve sezgisel arayüz
  • Web tarayıcı tabanlıdır, yazılım kurulumu gerekmez
  • Çeşitli dahili ölçüm fonksiyonları
  • 2D ve 3D veriler elde edilebilir
  • Surface Measure 1008S

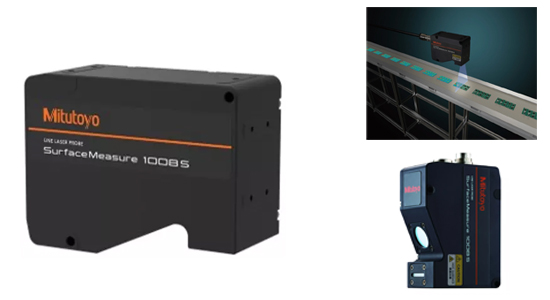

Surface Measure 1008S

Temassız Çizgi Lazer Sensörü SM1008S, Ölçüm aralığı 80 mm

Güç kaynağı: 24V – 48V DC (15W)
Maksimum ölçüm genişliği: 100 mm
Ölçüm aralığı: 80 mm
Çalışma mesafesi: 80 mm
Tarama hatası (1σ)¹: 20 µm
Kare hızı: Maks. 10 kHz
Lazer Sınıfı EN/IEC: SINIF 2 (EN/IEC 60825-1:2014)
Lazer Sınıfı JIS: SINIF 2 (JIS C 6802:2014)
Çizgi Lazer Ortamı: Yarı iletken lazer
Çizgi Lazer Dalga Boyu: 405 nm (görünür)
Çizgi Lazer Maks. Güç: 2,2 mW
Çalışma Ortamı Sıcaklığı: 0°C – 40°C
Çalışma Ortamı Nem: %20 – %80 RH, yoğuşmasız
Depolama Ortamı Sıcaklığı: -30°C – 70°C
Depolama Ortamı Nem: %20 – %95 RH, yoğuşmasız
IP Koruma Sınıfı: IP67²
Ağırlık: 650 g

*1 Doğruluk kontrol ortamı: Sıcaklık 20 °C ± 1 °C, Nem %50 RH ± %10 RH
Ölçüm iş parçaları: Kontrol için belirlenmiş referans bilye (Φ30 mm)
Kontrol yöntemi: Mitutoyo tarafından belirlenen kontrol yöntemine göre.
Çalışma ortamı ve depolama ortamı, garanti edilen doğruluk ortamından farklıdır.

*2 Optik yol üzerine su damlası veya toz parçacığı yapışması durumunda ölçüm doğruluğu düşebilir.

  • Surface Measure 0303S

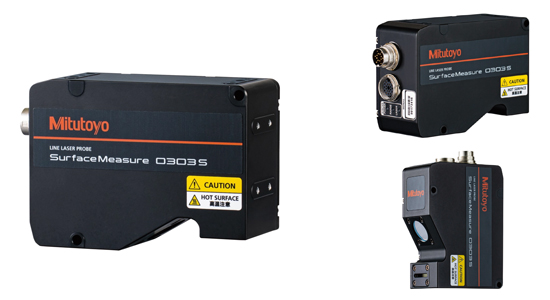

Surface Measure 0303S

Temassız Çizgi Lazer Sensörü SM0303S, Ölçüm aralığı 25 mm

Güç kaynağı: 24V – 48V DC (15W)
Maksimum ölçüm genişliği: 32,5 mm
Ölçüm aralığı: 25 mm
Çalışma mesafesi: 60 mm
Tarama hatası (1σ)¹: 9 µm
Kare hızı: Maks. 10 kHz
Lazer Sınıfı EN/IEC: (EN/IEC 60825-1:2014)
Lazer Sınıfı JIS: SINIF 2 (JIS C 6802:2014)
Çizgi Lazer Ortamı: Yarı iletken lazer
Çizgi Lazer Dalga Boyu: 405 nm (görünür)
Çizgi Lazer Maks. Güç: 2,2 mW
Çalışma Ortamı Sıcaklığı: 0°C – 40°C
Çalışma Ortamı Nem: %20 – %80 RH, yoğuşmasız
Depolama Ortamı Sıcaklığı: -30°C – 70°C
Depolama Ortamı Nem: %20 – %95 RH, yoğuşmasız
IP Koruma Sınıfı: IP67
Ağırlık: 650 g

*1 Doğruluk kontrol ortamı: Sıcaklık 20 °C ± 1 °C, Nem %50 RH ± %10 RH
Ölçüm iş parçaları: Kontrol için belirlenmiş referans bilye (Φ30 mm)
Kontrol yöntemi: Mitutoyo tarafından belirlenen kontrol yöntemine göre.
Çalışma ortamı ve depolama ortamı, garanti edilen doğruluk ortamından farklıdır.

*2 Optik yol üzerine su damlası veya toz parçacığı yapışması durumunda ölçüm doğruluğu düşebilir.

  • Surface Measure 2929S

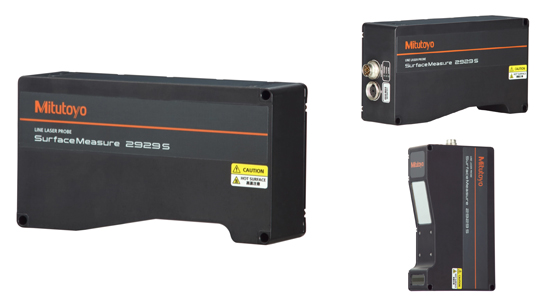

Surface Measure 2929S

Temassız Çizgi Lazer Sensörü SM2929S, Ölçüm aralığı 290 mm

Güç kaynağı: 24V – 48V DC (15W)
Maksimum ölçüm genişliği: 292 mm
Ölçüm aralığı: 290 mm
Çalışma mesafesi: 299,5 mm
Tarama hatası (1σ)¹: 65 µm
Kare hızı: Maks. 10 kHz
Lazer Sınıfı EN/IEC: SINIF 2 (EN/IEC 60825-1:2014)
Lazer Sınıfı JIS: SINIF 2 (JIS C 6802:2014)
Çizgi Lazer Ortamı: Yarı iletken lazer
Çizgi Lazer Dalga Boyu: 405 nm (görünür)
Çizgi Lazer Maks. Güç: 2,2 mW
Çalışma Ortamı Sıcaklığı: 0°C – 40°C
Çalışma Ortamı Nem: %20 – %80 RH, yoğuşmasız
Depolama Ortamı Sıcaklığı: -30°C – 70°C
Depolama Ortamı Nem: %20 – %95 RH, yoğuşmasız
IP Koruma Sınıfı: IP67²
Ağırlık: 1480 g

*1 Doğruluk kontrol ortamı: Sıcaklık 20 °C ± 1 °C, Nem %50 RH ± %10 RH
Ölçüm iş parçaları: Kontrol için belirlenmiş referans bilye (Φ30 mm)
Kontrol yöntemi: Mitutoyo tarafından belirlenen kontrol yöntemine göre.
Çalışma ortamı ve depolama ortamı, garanti edilen doğruluk ortamından farklıdır.

*2 Optik yol üzerine su damlası veya toz parçacığı yapışması durumunda ölçüm doğruluğu düşebilir.
