CRYSTA-APEX V (CNC) 1200, 1600 ve 2000 Serisi

Anasayfa Ürünler Üç Boyutlu Koordinat Ölçüm Sistemleri BOYUTSAL ÖLÇÜM

TEKNİK DETAYLAR

CRYSTA-APEX V500, 1600 ve 2000 Serisi

CRYSTA-Apex V1200, 1600 ve 2000 serisi, 12,8 m³’e kadar ölçüm hacmi sunarken 4,5 µm veya daha iyi doğruluğu korur.

Bu seri, hacimli parçaların kalite değerlendirmesini desteklemek üzere geliştirilmiştir. Mitutoyo’nun CNC CMM teknolojisindeki kapsamlı deneyimine dayanarak tasarlanan ve üretilen bu yüksek performanslı ve maliyet etkin koordinat ölçüm makinesi, geniş uygulama alanlarına uygundur.

Dokunmatik tetik probu, tarama probu, optik prob ve lazer tarayıcı prob ile kullanıma hazırdır.

Başlıca avantajlar:

  • Yüksek rijitlikli hava yatağı ile her eksende kanıtlanmış hafif köprü tipi yapı
  • Yüksek doğruluk, yüksek hız ve yüksek ivme
  • 16° – 26°C aralığında makine ve iş parçası için sıcaklık telafisi ve çevresel sıcaklık izleme
  • ABS lineer ölçekler, yüksek çevresel direnç sağlar ve başlatmada zaman kazandırır, homing gerekmez
  • Çok sensörlü ölçüm ve SMS (Smart Measuring System) işlevselliğini destekleyen UC480 kontrol ünitesi
  • CRYSTA-Apex V121210

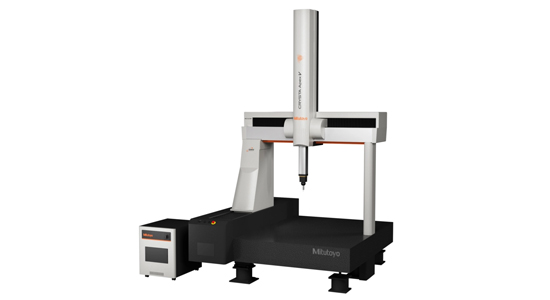

CRYSTA-Apex V121210

Ölçüm aralığı (X, Y, Z): 1200 × 1200 × 1000 mm
Doğruluk (E0, MPE): 2,3 + 0,3L/100 µm
E0, MPE: 2,3 + 0,4L/100

Maksimum sürücü hızı: 6
Yükleme kapasitesi: 2.000 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V121210 anti

CRYSTA-Apex V121210 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1200 × 1200 × 1000 mm

Doğruluk (E0, MPE):
V1200: 2,3 + 3L/1000 µm
V1600 & V2000: 3,3 + 4,5L/1000 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 2.000 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V122010

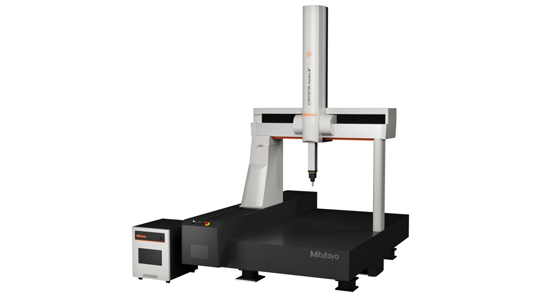

CRYSTA-Apex V122010

Ölçüm aralığı (X, Y, Z): 1200 × 2000 × 1000 mm
Doğruluk (E0, MPE): 2,3 + 0,3L/100 µm
E0, MPE: 2,3 + 0,4L/100

Maksimum sürücü hızı: 6
Yükleme kapasitesi: 2.500 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V122010 anti

CRYSTA-Apex V122010 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1200 × 2000 × 1000 mm

Doğruluk (E0, MPE):
V1200: 2,3 + 3L/1000 µm
V1600 & V2000: 3,3 + 4,5L/1000 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 2.500 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V123010

CRYSTA-Apex V123010

Ölçüm aralığı (X, Y, Z): 1200 × 3000 × 1000 mm
Doğruluk (E0, MPE): 2,3 + 0,3L/100 µm
E0, MPE: 2,3 + 0,4L/100

Maksimum sürücü hızı: 6
Yükleme kapasitesi: 3.000 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V123010

CRYSTA-Apex V123010 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1200 × 3000 × 1000 mm

Doğruluk (E0, MPE):
V1200: 2,3 + 3L/1000 µm
V1600 & V2000: 3,3 + 4,5L/1000 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 3.000 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V162012

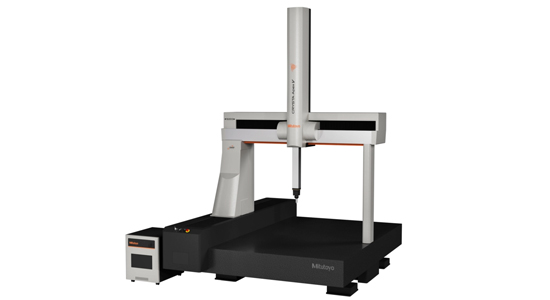

CRYSTA-Apex V162012

Ölçüm aralığı (X, Y, Z): 1600 × 2000 × 1200 mm
Doğruluk (E0, MPE): 3,3 + 0,45L/100 µm
E0, MPE: 3,3 + 0,45L/100 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 3.000 kg
Yükleme yüksekliği: 1.400 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V162012 anti

CRYSTA-Apex V162012 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1600 × 2000 × 1200 mm
Doğruluk (E0, MPE): 3,3 + 0,45L/100 µm
E0, MPE: 3,3 + 0,45L/100 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V162016

CRYSTA-Apex V162016

Ölçüm aralığı (X, Y, Z): 1600 × 2000 × 1600 mm
Doğruluk (E0, MPE): 3,3 + 0,45L/100 µm
E0, MPE: 4,5 + 0,55L/100 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 3.000 kg
Yükleme yüksekliği: 1.800 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V162016

CRYSTA-Apex V162016 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1600 × 2000 × 1600 mm
Doğruluk (E0, MPE): 3,3 + 0,45L/100 µm
E0, MPE: 4,5 + 0,55L/100 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V163012

CRYSTA-Apex V163012

Ölçüm aralığı (X, Y, Z): 1600 × 3000 × 1200 mm
Doğruluk (E0, MPE): 3,3 + 0,45L/100 µm
E0, MPE: 3,3 + 0,45L/100 µm

Maksimum sürücü hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 3.500 kg
Yükleme yüksekliği: 1.400 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V163012 anti

CRYSTA-Apex V163012 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 1600 × 3000 × 1200 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (3,3 + 0,45L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V163016

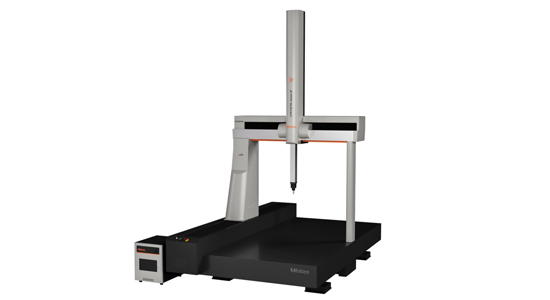

CRYSTA-Apex V163016

Ölçüm aralığı (X, Y, Z): 1600 × 3000 × 1600 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (4,5 + 0,55L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Yükleme ağırlığı: 3.500 kg
Yükleme yüksekliği: 1.800 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V163016 anti

CRYSTA-Apex V163016 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X × Y × Z): 1600 × 3000 × 1600 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (4,5 + 0,55L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V164012

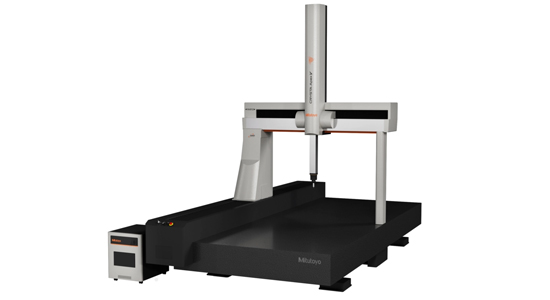

CRYSTA-Apex V164012

Ölçüm aralığı (X × Y × Z): 1600 × 4000 × 1200 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (3,3 + 0,45L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 4.500 kg
Maksimum yükleme yüksekliği: 1.400 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V164012 anti

CRYSTA-Apex V164012 (Anti-vibrasyon standı ile)

Ölçüm Aralığı (X × Y × Z): 1600 × 4000 × 1200 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (3,3 + 0,45L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V164016

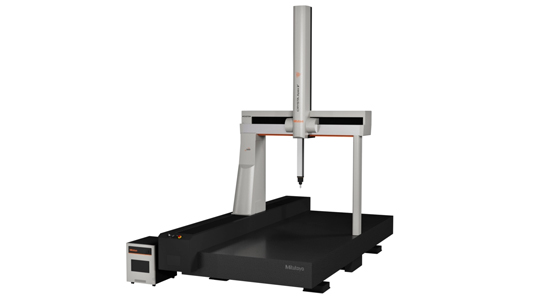

CRYSTA-Apex V164016

Ölçüm Aralığı (X × Y × Z): 1600 × 4000 × 1600 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (4,5 + 0,55L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 4.500 kg
Maksimum yükleme yüksekliği: 1.800 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V164016 anti

CRYSTA-Apex V164016 (Anti-vibrasyon standı ile)

Ölçüm Aralığı (X × Y × Z): 1600 × 4000 × 1600 mm
Doğruluk (E0, MPE): (3,3 + 0,45L/100) µm
E0, MPE: (4,5 + 0,55L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V203016

CRYSTA-Apex V203016

Ölçüm Aralığı (X × Y × Z): 2000 × 3000 × 1600 mm
Doğruluk (E0, MPE): (4,5 + 0,8L/100) µm
E0, MPE: (4,5 + 0,8L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Yükleme kapasitesi: 4.000 kg
Maksimum yükleme yüksekliği: 1.800 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V203016 anti

CRYSTA-Apex V203016 (Anti-vibrasyon standı ile)

Ölçüm Aralığı (X × Y × Z): 2000 × 3000 × 1600 mm
Doğruluk (E0, MPE): (4,5 + 0,8L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm

  • CRYSTA-Apex V204016

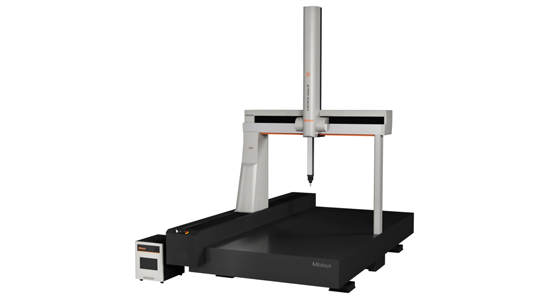

CRYSTA-Apex V204016

Ölçüm Aralığı (X × Y × Z): 2000 × 4000 × 1600 mm
Doğruluk (E0, MPE): (4,5 + 0,8L/100) µm

Maksimum sürüş hızı: 693 mm/s (3 eksen)
Yükleme Ağırlığı: 5,000 kg
Yükleme Yüksekliği: 1,800 mm
Dijital adım: 0,1 µm

  • CRYSTA-Apex V204016 anti

CRYSTA-Apex V204016 (Anti-vibrasyon standı ile)

Ölçüm Aralığı (X × Y × Z): 2000 × 4000 × 1600 mm
Doğruluk (E0, MPE): (4,5 + 0,8L/100) µm
Maksimum sürüş hızı: 693 mm/s (3 eksen)
Dijital adım: 0,1 µm
