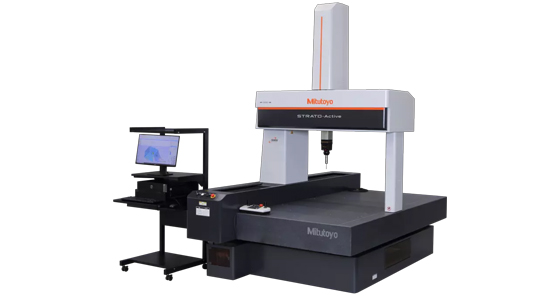

STRATO-Active Serisi

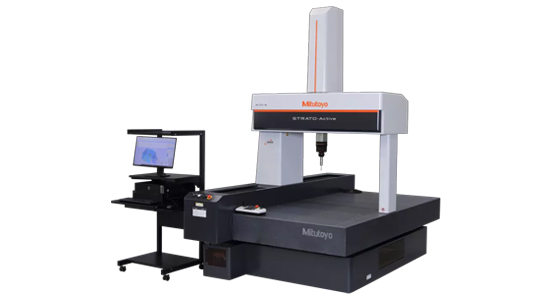

STRATO-Active Serisi 700/900
Yüksek hassasiyetli CNC CMM, yüksek doğrulukta ölçümle üst düzey tarama performansı sağlamak için tasarlanmıştır. Dokunmatik prob, tarama probu, optik prob ve lazer tarayıcı prob ile kullanıma hazırdır.
Başlıca avantajlar:
- Yeni kompanzasyon teknolojisi ile köprü tipi yapı, yapısal rijitliği artırır
- Yüksek hassasiyet
- Yüksek hız ve ivme
- 18° ila 22°C arasında sıcaklık kompanzasyonu, iş parçası dahil (2 temas sensörü)
- ABS ölçek kullanımı, homing gerekmez ve çevresel koşullara karşı yüksek direnç sağlar
- M8 dişli granit çalışma tablası
- Opsiyonel Çok Fonksiyonlu Joystick Kutusu, iki kolla ve hız ayar düğmesi ile

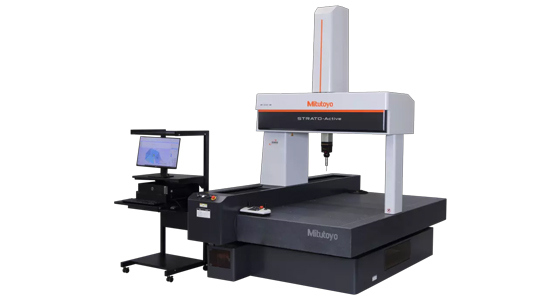

STRATO-Active 776 CNC CMM
Doğruluk: E0, MPE: (1,2+0,3L/100) µm
E0,MPE: With SP25M: (1,2+3L/1000) µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
Ölçüm Aralığı: 700 x 700 x 600 mm
Derinlik: 1700 mm
Yükleme Ağırlığı: 800 kg
Yükleme Yüksekliği: 800 mm
Dijital adım: 0,05 µm
Kütle: 1,900 kg

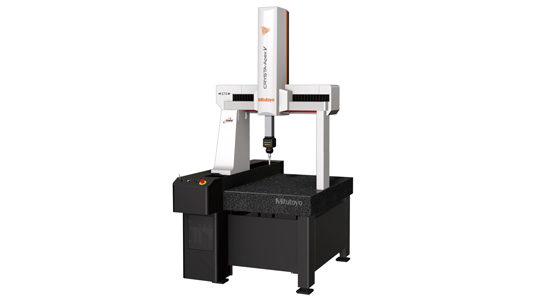

CRYSTA-Apex V544 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 500 × 400 × 400 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.082 mm
Derinlik: 1.191 mm
Yükseklik: 2.185 mm
Ağırlık: 747 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

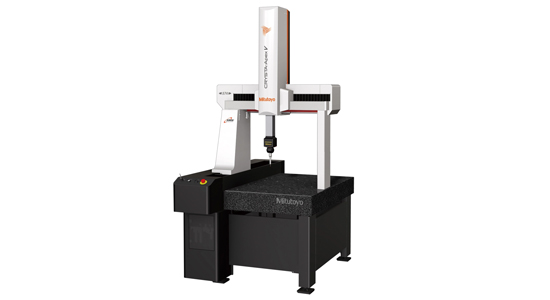

CRYSTA-Apex V574
Ölçüm aralığı (X, Y, Z): 500 × 700 × 400 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.082 mm
Derinlik: 1.548 mm
Yükseklik: 2.185 mm
Ağırlık: 625 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V574 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 500 × 700 × 400 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.082 mm
Derinlik: 1.548 mm
Yükseklik: 2.185 mm
Ağırlık: 955 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V776
Ölçüm aralığı (X, Y, Z): 700 × 700 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 1.700 mm
Yükseklik: 2.730 mm
Ağırlık: 1.675 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

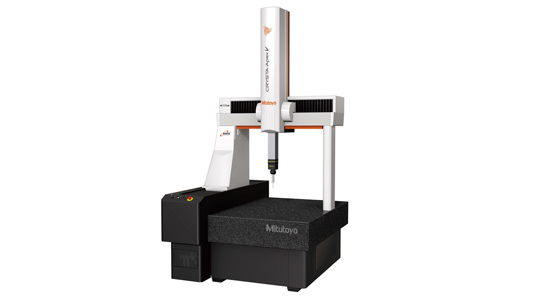

CRYSTA-Apex V776 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 700 × 700 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 1.700 mm
Yükseklik: 2.730 mm
Ağırlık: 1.675 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

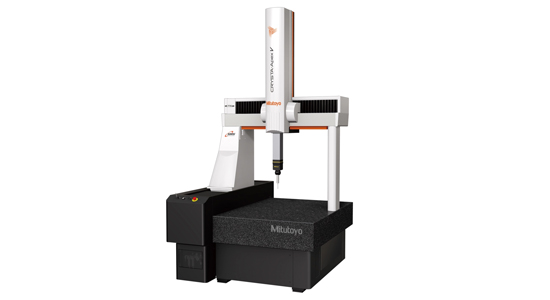

CRYSTA-Apex V7106
Ölçüm aralığı (X, Y, Z): 700 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 1.951 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 1.000 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V7106 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 700 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.470 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.147 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9106
Ölçüm aralığı (X, Y, Z): 900 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.231 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.200 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9106 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.381 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9166
Ölçüm aralığı (X, Y, Z): 900 × 1600 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 2.730 mm
Ağırlık: 2.868 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.500 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9166 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 1600 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 2.730 mm
Ağırlık: 3.072 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

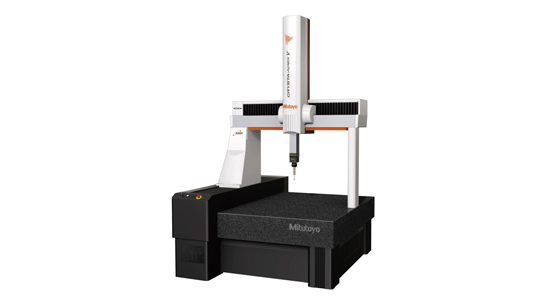

CRYSTA-Apex V9206
Ölçüm aralığı (X, Y, Z): 900 × 2000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 2.730 mm
Ağırlık: 3.912 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9206 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 2000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 2.730 mm
Ağırlık: 4.235 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

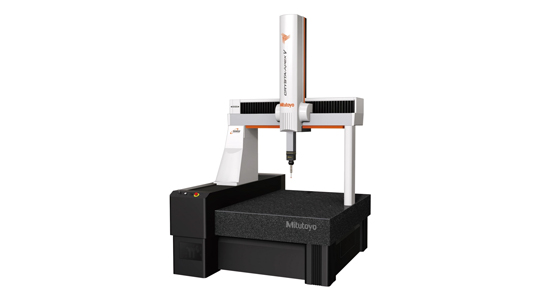

CRYSTA-Apex V9108
Ölçüm aralığı (X, Y, Z): 900 × 1000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 3.130 mm
Ağırlık: 2.261 kg
E0, MPE: 1,7 + 0,4L/100
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 1732 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.200 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9108 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 1000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 3.130 mm
Ağırlık: 2.401 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

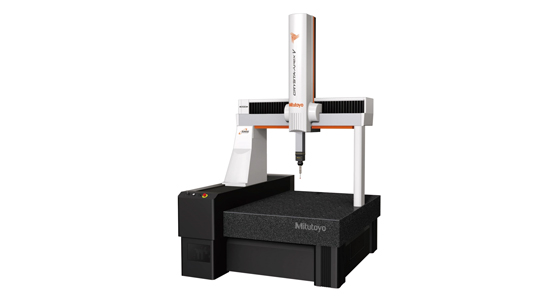

CRYSTA-Apex V9168
Ölçüm aralığı (X, Y, Z): 900 × 1600 × 800 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 3.130 mm
Ağırlık: 2.898 kg
E0, MPE: 1,7 + 0,4L/100
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.500 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9168 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 1600 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 3.130 mm
Ağırlık: 3.102 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

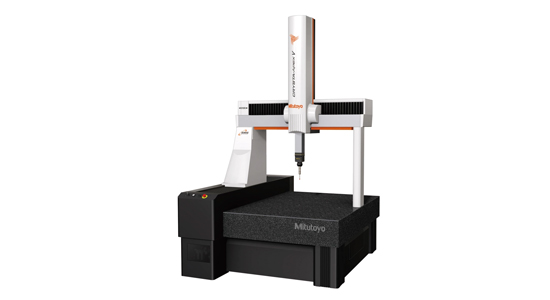

CRYSTA-Apex V9208
Ölçüm aralığı (X, Y, Z): 900 × 2000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 3.130 mm
Ağırlık: 3.942 kg
E0, MPE: 1,7 + 0,4L/100
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.800 kg
Yükleme yüksekliği: 1.000 mm
Dijital adım: 0,1 µm
CRYSTA-Apex V9208 (Anti-vibrasyon standı ile)
Ölçüm aralığı (X, Y, Z): 900 × 2000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 3.130 mm
Ağırlık: 4.265 kg
E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]
Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
