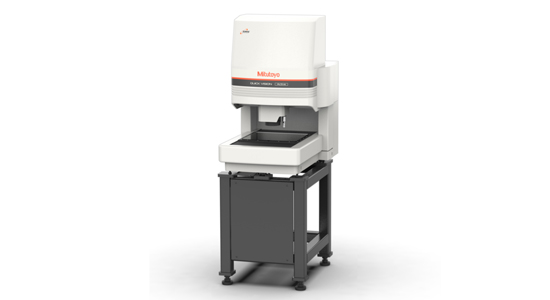

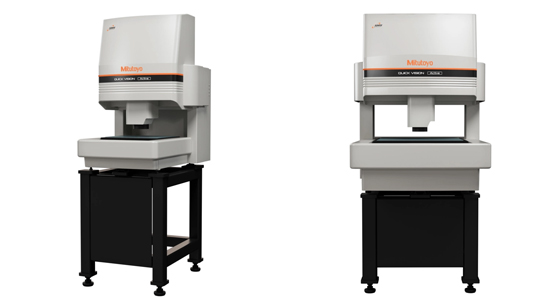

QUICK VISION ACTIVE

Bu CNC Görüntü Ölçüm Sistemi, yüksek kaliteli bir zoom lensinin esnekliğini son teknoloji dijital renkli bir kameranın hızıyla birleştirir ve aşağıdaki avantajları sunar:

• Programlanabilir LED sahne ve koaksiyel ışık
• Programlanabilir 4 kadranlı LED halka ışığı
• Yüksek çözünürlüklü ve yüksek hızlı CMOS renkli kamera
• Değiştirilebilir lenslere sahip yüksek kaliteli 7 adımlı zoom optikleri
• Kompakt tasarım
• Güçlü, kullanıcı dostu QVPAK yazılımı
• Dokunmatik prob seçeneği
• QV-L202Z1L-D: QV Active 202
  QV-L404Z1L-D: QV Active 404

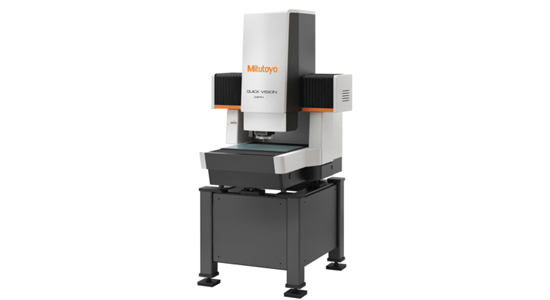

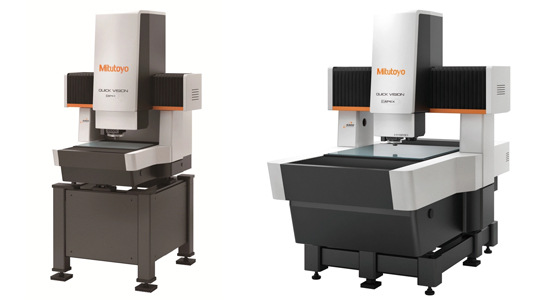

QUICK VISION APEX PRO

CNC Kameralı Ölçüm Sistemi

Tüm QUICK VISION Pro modelleri stroboskop ışığıyla donatılmıştır ve yeni geliştirilen “StrobeSnap” görüntü ölçüm fonksiyonu, hem yüksek verimlilik hem de yüksek doğruluk sağlar. Ölçüm pozisyonlarının sürekliliğinden bağımsız olarak, önceki sistemimize kıyasla çoğu ölçüm örneğinde ölçüm süresi yaklaşık %35–45 kısaltılabilir.

STREAM fonksiyonu, kamera hareketi ile stroboskop ışığının senkronize edildiği durmaksızın ölçüm yapısı sayesinde şaşırtıcı derecede yüksek bir verimlilik sunar. Aşağıdaki kavramsal ölçüm görüntüsünde gösterildiği gibi, sürekli eleman ölçümü ile ölçüm süresini StrobeSnap’ten de daha fazla azaltabilir.

• Bu model, StrobeSnap fonksiyonu ile standart olarak donatılmış, yüksek hızlı ölçüm sağlayan üstün bir QUICK VISION modelidir.
• Nesneye hızlı şekilde odaklanan ve verimliliği önemli ölçüde artıran Tracking Auto Focus (TAF) özellikli bir model de sunmaktayız.
• Kamera hareketi ile stroboskop ışığının senkronizasyonu sayesinde tabla durdurulmadan kesintisiz görüntü ölçümü yapılabilir. Böylece STREAM fonksiyonuyla ölçüm süresi dramatik şekilde kısaltılır.
• QV-X302P1L-E: QV Apex 302 Pro – Beyaz LED
  QV-X302P1C-E: QV Apex 302 Pro – Renkli LED
  QV-X302T1L-E: QV Apex 302 Pro – Beyaz LED – TAF
  QV-X302T1C-E: QV Apex 302 Pro – Renkli LED – TAF
  QV-X404P1L-E: QV Apex 404 Pro – Beyaz LED
  QV-X404P1C-E: QV Apex 404 Pro – Renkli LED
  QV-X404T1L-E: QV Apex 404 Pro – Beyaz LED – TAF
  QV-X404T1C-E: QV Apex 404 Pro – Renkli LED – TAF
  QV-X606P1L-E: QV Apex 606 Pro – Beyaz LED
  QV-X606P1C-E: QV Apex 606 Pro – Renkli LED
  QV-X606T1L-E: QV Apex 606 Pro – Beyaz LED – TAF
  QV-X606T1C-E: QV Apex 606 Pro – Renkli LED – TAF

Dokunmatik Tetikli Prob
Opsiyonel dokunmatik tetik probu ile donatılmış CNC Görüntü Ölçüm Sistemi.

• Temassız ölçüm ve temaslı ölçüm tek bir cihazla yapılabilir. QVTP Pro, görüntü ölçüm fonksiyonu ve dokunmatik tetik probunu kullanarak temaslı ölçüm gerçekleştirebilir.
• Üç boyutlu iş parçası ölçümleri yapılabilir. Pres kalıp ürünleri, plastik enjeksiyon parçaları ve kesilmiş ürünler gibi, önceki görüntü işleme yöntemleriyle ölçülemeyen iş parçalarında 3D ölçüm mümkündür.
• Prob modülü değiştirme rafı sayesinde, otomatik ölçüm sırasında görüntü ölçümü ile dokunmatik tetik prob ölçümü arasında otomatik geçiş yapılabilir.

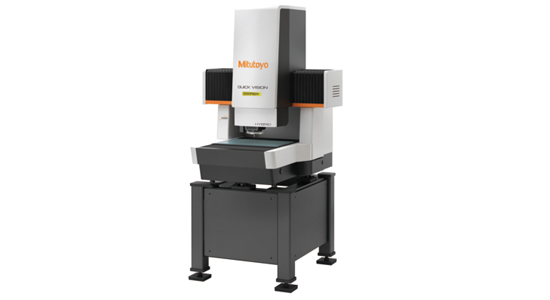

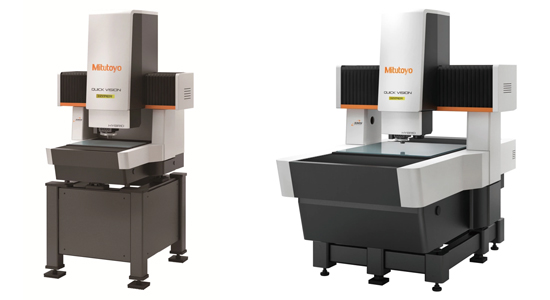

QUICK VISION HYPER PRO

Yüksek Doğruluklu CNC Görüntü Ölçüm Sistemi

• QV HYPER Pro, yüksek çözünürlüklü/yüksek doğruluklu ölçek ile donatılmış, son derece hassas bir modeldir.
• Nesneye hızlı şekilde odaklanarak ölçüm verimliliğini önemli ölçüde artıran Tracking Auto Focus (TAF) özelliğine sahip bir model sunuyoruz.
• Kamera hareketi ile stroboskop ışığı senkronize edilerek tabla durdurulmadan kesintisiz görüntü ölçümü yapılabilir. Bu sayede STREAM fonksiyonu ile ölçüm süreleri dramatik şekilde kısaltılır.
• Beyaz LED ışıklı genel amaçlı bir model ve RGB renkli LED’lerle geliştirilmiş kenar algılama hassasiyetine sahip bir model mevcuttur.
• Bu model, ölçüm makinesinin ana ünitesindeki sıcaklık sensörü ve iş parçasına yönelik sıcaklık sensörü sayesinde otomatik sıcaklık kompanzasyonu ile standart olarak donatılmıştır.
• QV-H302P1L-E: QV Hyper 302 Pro – Beyaz LED
  QV-H302P1C-E: QV Hyper 302 Pro – Renkli LED
  QV-H302T1L-E: QV Hyper 302 Pro – Beyaz LED – TAF
  QV-H302T1C-E: QV Hyper 302 Pro – Renkli LED – TAF
  QV-H404P1L-E: QV Hyper 404 Pro – Beyaz LED
  QV-H404P1C-E: QV Hyper 404 Pro – Renkli LED
  QV-H404T1L-E: QV Hyper 404 Pro – Beyaz LED – TAF
  QV-H404T1C-E: QV Hyper 404 Pro – Renkli LED – TAF
  QV-H606P1L-E: QV Hyper 606 Pro – Beyaz LED
  QV-H606P1C-E: QV Hyper 606 Pro – Renkli LED
  QV-H606T1L-E: QV Hyper 606 Pro – Beyaz LED – TAF
  QV-H606T1C-E: QV Hyper 606 Pro – Renkli LED – TAF

Dokunmatik Tetikli Prob
Opsiyonel dokunmatik tetik probu ile donatılmış CNC Görüntü Ölçüm Sistemi.

• Temassız ölçüm ve temaslı ölçüm tek bir cihazla yapılabilir. QVTP Pro, görüntü ölçüm fonksiyonu ve dokunmatik tetik probu kullanarak temaslı ölçüm gerçekleştirebilir.
• Üç boyutlu iş parçası ölçümleri yapılabilir. Bu sayede pres kalıpları, plastik enjeksiyon ürünleri ve kesilmiş parçalar gibi daha önce yalnızca görüntü işleme ile ölçülemeyen iş parçalarında 3D ölçüm mümkündür.
• Prob modülü değiştirme rafı sayesinde, otomatik ölçüm dizisi sırasında görüntü ölçümü ile dokunmatik tetik prob ölçümü arasında otomatik geçiş yapılabilir.

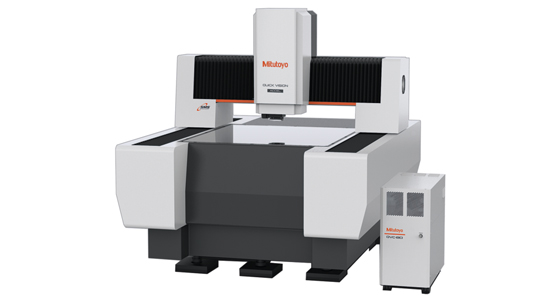

QUICK VISION ACCEL - BÜYÜK İŞ PARÇALARI İÇİN 3D CNC KAMERALI ÖLÇÜM SİSTEMİ

BBu CNC kamera ölçüm sistemleri, hareketli köprü yapısıyla karakterize edilir. Quick Vision ACCEL cihazları aşağıdaki avantajları sunar:

• Hareketli köprü tasarımı, tabla hareketi ihtiyacını azaltır. Bu sayede, iş parçası bağlama (fikstür) tasarımı daha basit hâle gelir ve iş parçalarının bağlanması ile ölçüm için gereken işçilik süresi önemli ölçüde azalır.
• Sistem, makinenin altında yer alan bir stand ile birlikte komple olarak teslim edilir.
• PFF fonksiyonu sayesinde 3D topografya ölçümleri yapılabilir.
• Seyahat Otomatik Odaklama (TAF), fabrika çıkışlı bir seçenek olarak sunulur.
• QV ACCEL 808
  QV ACCEL 1010

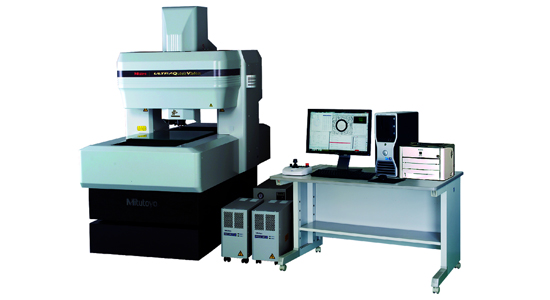

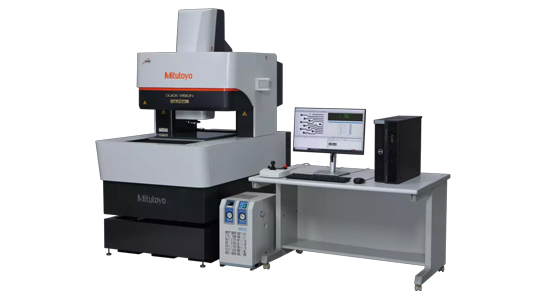

QUICK VISION ULTRA

Bu CNC görüntü ölçüm sistemi size ultra yüksek doğruluk sunar. Quick Vision ULTRA, aşağıdaki avantajları sağlar:

• Eksenel doğrultudaki düzlemsellik, hassas hava yataklı lineer kızak sisteminin kullanılmasıyla en üst seviyeye çıkarılır.
• Tüm eksenlerde, yerin 11 metre altında bulunan ultra hassas bir tesiste üretilmiş yüksek çözünürlüklü (0,01 μm) cetveller kullanılır.
• Cetveller, neredeyse sıfır termal genleşme katsayısına sahip camdan yapıldığından, ölçüm doğruluğunuz değişen sıcaklıklarda minimum sapma gösterir.
• Taban yapısı, Sonlu Elemanlar Yöntemi (FEM) analizi kullanılarak tasarlanmıştır; bu sayede eksenel düzlemsellik/diklik açısından optimum rijitlik/ağırlık oranı ve değişen sıcaklıklarda mükemmel geometrik stabilite elde edilir.
• ISO 10360-7’ye uygun doğruluk spesifikasyonları (talep üzerine) mevcuttur.
• Opsiyonel PFF fonksiyonu ile 3D topografya ölçümleri yapılabilir.
• QV-U404P1L-E: Ultra QV 404 Gen.E
  QV-U404T1L-E: Ultra QV 404 - TAF Gen.E
