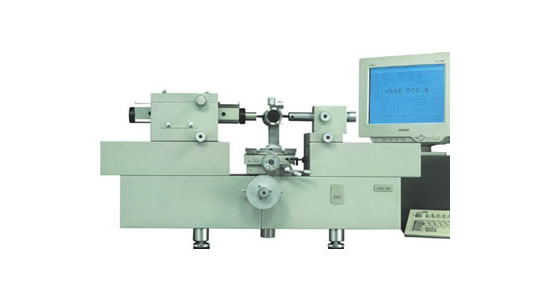

DMS680

Çok geniş kullanım alanı
Mastarların, referans mastarların ve tampon mastarlar, halka mastarlar, tampon diş mastarları, mastar blokları, nal mastarlar, dış çap mikrometreleri, iç çap mikrometreleri, delik ölçerler, komparatörler ve elektronik problar gibi çok farklı ölçüm aleti ve mastarın periyodik kontrolleri içindir.

Yüksek hassasiyet
Abbe’nin komparatör prensibine tam uyumludur. Ölçüm noktasının kolay lokasyonu için ayarlanabilir iş tablası ve sabit ölçüm basıncı 0,2 µm Heidenhain cetvel. Max. ve min noktanın otomatik tesbiti için PC’den direkt okuma. Bütün ölçüm prosedürlerinden operatör için mastar kalibrasyon yazılımı.

Mastar/alet yönetimi ve ölçüm yazılımı
Cihaz geçerli değerin direkt okunması için bir PC’ye bağlıdır. Yazılım ISO 9000 gereklerine tam uyum için eşsiz destek sağlar.
-Operatör bütün ölçüm prosedürlerinden tam olarak yönlendirilir.
-Otomatik tolerans hesaplama yapar. Dişlerin formülleri değerlendirilir.
-Kalibrasyon tarihi, konum, masraf merkezi, prosedür ve standardı içeren tam
alet/mastar bilgisini kaydeder.
-Alet/mastar’lar tarih, tip, bölüm, masraf merkezi ve nominal ölçülere uygun
olarak sınıflandırılır.
-Ölçüm işlemi sırasında prosedür tekrar çağrılabilir ve görüntülenebilir.
-Mastar/aletler son kalibrasyon tarihi ve otomatik tarih bildirimi ile yönetilir.
-Mastar tarihinin tam izlenebilirliği sağlanır. Her bir ölçüm operatör, mastar
ve kullanılan makina ekipmanı ile kaydedilir.
-Sıcaklık kompanzasyon fonksiyonu

Standart Aksesuarlar
Tampon Mastar Ölçüm Ünitesi: Tampon Mastar Tutucusu, Radyus Uçlar, Büyük ve Küçük Kenarlı Bıçak Uçlar
Merkez ray (cradle)
Halka Mastar Ölçüm Ünitesi: Büyük Ölçüm Kolları, Ölçüm Kolları için Radyus Uçlar, Özel Punto Gövdesi Mili ile Küçük Ölçüm Kolları, Küçük Ölçüm Kolları için küresel uçlar, Hassas ayar halkası 14 mm. ve 50 mm. çapında, küçük ve büyük paraleller
Çatal Mastar (Snap Gage) Ölçüm Ünitesi: Çapraz Tutuculu sabitleme ünitesi
Küçük Boyutlu Delikler İçin Ölçüm Ünitesi (1mm den Başlayarak):Montaj Tablası, Kontakt Prob Tutucusu, Küresel Prob Çap 0,8 - 3 mm.
Tampon Diş Mastarı Ölçüm Ünitesi: Küçük, Orta ve Büyük Boyutta Düz Kontakt Problar, 21 adet kalibrasyonlu ölçüm teli
Tampon Boru Diş Mastarı Ölçüm Ünitesi: Tampon Diş Mastarı Ölçüm Ünitesi ile aynı aksesuarlara sahip (yazılım dahil değildir, lütfen ekstra yazılım seçeneklerini inceleyiniz.)
Halka Diş Mastarı Ölçüm Ünitesi: Serbest hareketli Tabla, Küçük ve Büyük Ölçüm Kolları için Hassas Temas Küreleri Seti, V tipi 55º ve 60º Ölçüm Blokları
Atölye Paralel Boy Ölçekleri Ölçüm Ünitesi: Sabitleme Ünitesi
Dış Çap Mikrometresi Ölçüm Ünitesi: Ölçüm Kolları ile Birlikte Mikrometre Tablası, 4 - 12 mm. Çaplı Küresel Ölçüm Probu, Düz Ölçüm Probu
İç Çap Mikrometresi Ölçüm Ünitesi: Çift Taraflı Ayarlanabilir V yatağı
Paralel Boy Ölçekleri İçin Sabitleme Ünitesi: Büyük ve Küçük Çift Taraflı Ayarlanabilir V yatağı
Spline Involute Diş Ölçüm Ünitesi: Standart ölçüm Telleri ve Küreler yardımıyla İç ve Dış Profiller Ölçülebilir. (yazılım dahil değildir, lütfen ekstra yazılım seçeneklerini inceleyiniz).
Kompratör ve Salgı Komparatörü Ölçüm  Ünitesi: 8mm ve 3/8" bağlama çapında komparatör tutucusu

Sıcaklık Hatası Telafi Sistemi
Sıcaklık Sensörü: Ölçüm Kafasına yerleştirilmiştir. Çalışma aralığı 15°-30°C
Yazılım: DMS 680 üzerinden sıcaklık direkt olarak 0,01°C aralığında okunur.

MicroNet2000 Yazılımı
DMS 680 ölçüm ünitesi Ölçü Aletlerinin ve Mastarların Ölçümleri ve Kalibrasyon Yönetimi için  MicroNet 2000 yazılımı ile desteklenmiştir. Yazılım Windows ortamında çalışmaktadır, Yazılım ve kullanım klavuzlarının dili İngilizcedir.
Kalibrasyon Yönetimi (Kontrolü) Yazılımı: Mastarların ve Ölçü Aletlerinin kalibrasyon yönetimi ve değerlerin arşivlenmesi için. ISOR-1938, ISO 286, ISO/R-1502 (diğer standartlar için extra yazılım seçeneklerini inceleyiniz) standartlarına uygun otomatik tolerans hesabı. Word, Excel, PDF vb. çeşitli formatlarda veri transferi imkanı. Tüm ölçümlerde izlenebilirlik, arşiv içinde ölçüm cihazının veya mastarının kolayca bulunabilmesi.
Ölçüm Yazılımı: DMS 680 ile direkt olan entegre edilmiş yazılım vasıtası ile hızlı ve güvenilir ölçüm imkanı. Ölçülen değerin ekranda anında okunabilmesi, Entegre edilmiş ölçüm prosedürleri, İnversiyon Noktasının Otomatik Saptanması, Diş Mastarlarında diş çapı için otomatik değerlendirme, Ölçü aletlerinin limitler ve toleranslar dahilinde Fu, Fmax, Tekrar edilebilirlik gibi kriterler üzerinden otomatik olarak değerlendirmesi.

Ekstra Aksesuarlar
T- Küre Halka Diş Mastarı Ölçüm Ünitesi: Mastar Çapı 3 - 90 mm., Hassas ölçüm probu, Anolog ve Numerik Göstergeli  Dijital Gösterge, 0,335 - 1,350 mm. aralığında 8 çift küre ölçüm ucu seti
Halka Boru Diş Mastarı Ölçüm Ünitesi: Yukarıda ki aksesuarlar ile kullanılır. (Yükseklik Ünitesi ve yazılım dahil edilmemiştir lütfen diğer aksesuarları inceleyiniz)
Diş Adımı Ölçüm Ünitesi: İç ve Dış Çap Diş Adımı Ölçümleri: Diş kanalları arası mesafe ölçümleri için. DMS 680 ile standart olarak verilen  küreler kullanılır. Farklı küreler  isteğe bağlı olarak temin edilir. Dijital Gösterge (T-Küre Ölçüm ünitesi mevcutsa gerek yoktur)
Büyük Çaplı Halka Diş Mastarı Ölçüm Ünitesi: Ölçüm Aralığı 90-400 mm. DMS 680 ile standart olarak verilen  küreler kullanılır. Farklı küreler isteğe bağlı olarak temin edilir. Dijital Gösterge (T-Küre Ölçüm ünitesi mevcutsa gerek yoktur)
Dış  Ölçümler için Küre Tutucular: Spline profiline sahip dış çap ölçümler için DMS 680 ile standart olarak verilen küreler kullanılır. Farklı küreler  isteğe bağlı olarak temin edilir.
Ekstra Çözünürlük 0,01 µm: DMS 680 çözünürlüğünü 0,01µm a kadar arttırır.
Ekstra Ağırlık: Dış Çap Diş Mastarı Ölçüm Kuvvetinin 11 N'a kadar arttırılması için
İç Çap Boru Diş için Yükseklik Ölçümü Ünitesi: Tutucu Ünitesi, Z ekseninde okuma için Heidenhain MT25B ölçüm probu, direkt otomatik okuma için yazılım. Not: "T Küre Halka Diş Mastarı Ölçüm Ünitesi" nin satın alınmış olması gereklidir. Mastar toleransları dahil edilmemiştir, ekstra yazılımları inceleyiniz.
Tolerans +/- Modülü: Özel toleranslı ISO düz Mastarlar için otomatik Tolerans ve Ölçüm Förmüllerinin hesaplanmasında kullanılır.
ANSI/ASME  Tolerans Modülü: Otomatik Tolerans  ve ölçüm formüllerinin hesaplanması; Düz Mastar ANSI Inch:ANSI/ASME  B891,6M-1984, "Gagemakers" Tolerans Tablosu. Diş Mastarları ANSI Inch: ANSI/ASME B.1.1-1982, B 1.2-1983, B1.13M (ISO 965-1), B.1.16M-1984
Boru Diş Mastarları ANSI Inch: Otomatik tolerans ve ölçüm formüllerinin hesaplanması: ANSI/ASME B1.20.1-1983, B1.20-5-1991
Gas Diş Tolerans Modülü: Diş Mastarlarında ISO 228, Boru Diş Mastarında ISO 7 standardına göre otomatik tolerans ve ölçüm hesabı.
Spline Modülü: DIN 5480'e göre involut profile sahip spline mastarların otomatik tolerans hesaplaması. DIN 5480 için otomatik ölçüm formülü
Network Lisansı: DMS 680 ölçüm sistemi bir adet MicroNet 2000 yazılım lisansını içerir. Verilerin farklı bölümlerde ki diğer bilgisayarlardan da izlenebilmesi ve değerlendirilmesi için MicroNet 2000 yazılımının ek lisanlarını satın almak gereklidir. Her bilgisayar ayrı bir lisans alınmalıdır.
Sıcaklık Analizi Yazılımı: Sıcaklık Verilerinin kayıt ve analizi için. Sıcaklık ve gradyanları için otomatik alarm fonksiyonları  kullanılabilir. Sıcaklık ve gradyanları grafiği alınabilir.
