CRYSTA-APEX V 500, 700 ve 900 Serisi

Anasayfa Ürünler Üç Boyutlu Koordinat Ölçüm Sistemleri BOYUTSAL ÖLÇÜM

TEKNİK DETAYLAR

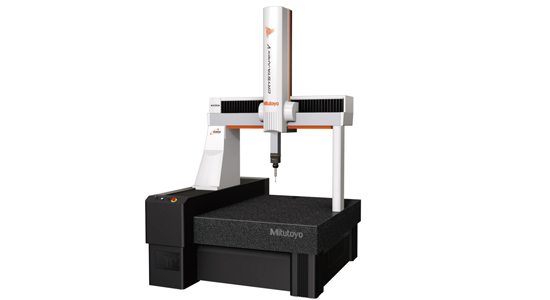

CRYSTA-APEX V500, V700 ve V900 Serisi

Yeni nesil CRYSTA-Apex koordinat ölçüm makineleri, CRYSTA-Apex V Serisi, yüksek hızda çok hassas ölçümler yapmak için gereken en son teknolojiyle donatılmıştır. Mitutoyo’nun dünya çapında tanınan ABS ölçeklerini kullanan bu yeni seri, çevresel koşullara yüksek direnç gösterir ve başlatmada homing işlemi gerektirmez. SMS yeteneği sayesinde durum ve servis takibi yapılabilir, Smart Factory ortamına hazırdır.

Geleceğe dönük bir yatırım olan CRYSTA-Apex V, prob sistemlerini ve yazılımı kolayca değiştirme veya ekleme imkânı sayesinde gelecekteki tüm ölçüm ihtiyaçlarını karşılayabilir.

Başlıca avantajlar:

Yüksek rijitlikli hava yatağı ile her eksende kanıtlanmış hafif köprü tipi yapı
Yüksek doğruluk, yüksek hız ve yüksek ivme
16° – 26°C aralığında makine ve iş parçası için sıcaklık telafisi ve çevresel sıcaklık izleme
ABS lineer ölçekler, yüksek çevresel direnç sağlar ve başlatmada zaman kazandırır, homing gerekmez
Çok sensörlü ölçüm ve SMS (Smart Measuring System) işlevselliğini destekleyen UC480 kontrol ünitesi

CRYSTA-Apex V544

Ölçüm aralığı (X, Y, Z): 500 × 400 × 400 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.082 mm
Derinlik: 1.191 mm
Yükseklik: 2.185 mm
Ağırlık: 515 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V544 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 500 × 400 × 400 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.082 mm
Derinlik: 1.191 mm
Yükseklik: 2.185 mm
Ağırlık: 747 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V574

Ölçüm aralığı (X, Y, Z): 500 × 700 × 400 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.082 mm
Derinlik: 1.548 mm
Yükseklik: 2.185 mm
Ağırlık: 625 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme ağırlığı: 180 kg
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V574 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 500 × 700 × 400 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.082 mm
Derinlik: 1.548 mm
Yükseklik: 2.185 mm
Ağırlık: 955 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V776

Ölçüm aralığı (X, Y, Z): 700 × 700 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 1.700 mm
Yükseklik: 2.730 mm
Ağırlık: 1.675 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa

Yükleme ağırlığı: 800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V776 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 700 × 700 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 1.700 mm
Yükseklik: 2.730 mm
Ağırlık: 1.675 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa

Yükleme ağırlığı: 800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V7106

Ölçüm aralığı (X, Y, Z): 700 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.470 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 1.951 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa

Yükleme ağırlığı: 1.000 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V7106 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 700 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.470 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.147 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa

Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9106

Ölçüm aralığı (X, Y, Z): 900 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.231 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa

Yükleme kapasitesi: 1.200 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9106 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 1000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 2.730 mm
Ağırlık: 2.381 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9166

Ölçüm aralığı (X, Y, Z): 900 × 1600 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 2.730 mm
Ağırlık: 2.868 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.500 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9166 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 1600 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 2.730 mm
Ağırlık: 3.072 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9206

Ölçüm aralığı (X, Y, Z): 900 × 2000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 0,3L/100 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 2.730 mm
Ağırlık: 3.912 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme kapasitesi: 1.800 kg
Yükleme yüksekliği: 800 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9206 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 2000 × 600 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 2.730 mm
Ağırlık: 4.235 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9108 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 1000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.000 mm
Yükseklik: 3.130 mm
Ağırlık: 2.401 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9168 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 1600 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 2.740 mm
Yükseklik: 3.130 mm
Ağırlık: 3.102 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm

CRYSTA-Apex V9208 (Anti-vibrasyon standı ile)

Ölçüm aralığı (X, Y, Z): 900 × 2000 × 800 mm
Doğruluk (E0, MPE): 1,7 + 3L/1000 µm
Genişlik: 1.670 mm
Derinlik: 3.220 mm
Yükseklik: 3.130 mm
Ağırlık: 4.265 kg

E0, MPE (prob tipine göre):
SP25M: 1,7 + 4L/1000 µm
TP200: 1,9 + 4L/1000 µm
TP20: 2,2 + 4L/1000 µm
L = ölçülen uzunluk [mm]

Maksimum sürücü hızı: 519 mm/s (3 eksen)
3D ivme: 2309 mm/s²
Hava beslemesi: Basınç = 0,4 MPa
Yükleme yüksekliği: 545 mm
Dijital adım: 0,1 µm
