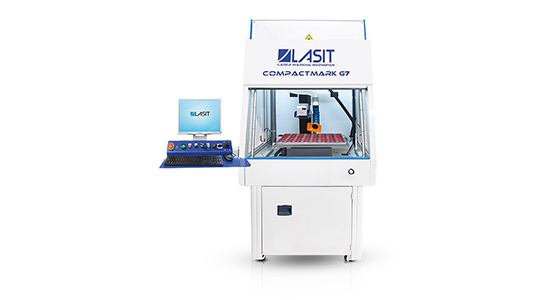

COMPACTMARK G7

CompactMark G7, lazer markalama için çok işlevli bir merkezdir. Tamamen kaynaklı çelikten yapılmış ve topraklama yolları ve bilyeli vidalarla hassas işlenmiş, opsiyonel "C" ekseni, döner kafa, paletli toplama ve yerleştirme veya konveyör ile 9 eksene genişletilebilen 3 standart konumlandırma ekseni ile yapılandırılmıştır.

FlyCAD markalama yazılımı tarafından yönetilen Z ekseni, 400 mm'ye kadar farklı yükseklikleri markalamamıza izin verir. Tüm motorlarda 3 eksenli bir joystick ile kontrol edilebilen entegre enkoderler bulunur. En son teknolojiye sahip Akıllı Odak Teknolojisi, operatörün önizleme işlevini kullanmasını sağlar ve markalamaya başlama çabası olmadan derhal odaklanıp ortalar.

HASSAS, SAĞLAM VE VERİMLİ

Maksimum Verimlilik

Tezgahın X ekseni ve Y ekseninin hareketi sayesinde, CompactMark G7 600x400 mm'lik bir alanı markalamaya izin verir, mükemmel bir şekilde merkezlemeyi koruyarak hem tek bir detay üzerine hem de onlarca veya yüzlerce küçük parça yerleştirilmiş bir palet üzerine markalama yapmak için kullanılabilir. Ayrıca tablaya 150kg ağırlığa kadar parçalar koymak mümkündür.

Kaynaklı çelik çerçeve

CompactMark G7 son derece sağlam ve ergonomiktir: çerçevesi tamamen kaynaklı çelikten geliştirilmiştir. Termal genleşmeden sonra, vidalar ve kayar kılavuzlar için destek yüzeyleriyle birlikte panoramik çerçeve dikkatlice tamamlanır ve aşağıdaki avantajlar içerir:

    -Eksenlerin titreşim olmadan daha fazla hızlanması;

    - Zaman içinde boyutsal kararlılık;

    - Makinenin taşınması ve / veya yanlışlıkla çarpması durumunda sağlamlık.

Silindirik parçaların markalanması

Silindir üzerindeki markalama, FlyCAD yazılımı ile W ekseni ile birlikte olduğu kadar kolay olmamıştı. Eksen W'nin çözünürlüğü 65.536 step/devirdir ve mekanik o kadar kesindir ki kayda değer bir radyal hata yoktur. Bu, tasarımın farklı bölümleri arasındaki bağlantıya ilişkin bildirimde bulunmaksızın kesin işaretler elde etmek için temel bir koşuldur.

EK BİLGİ

ÇALIŞMA                          ÇALIŞMA               MEVCUT                       YÜZEYDEKİ                 MAKSİMUM

POZİSYONU                    YÜZEYİ                   MARKALAMA               MAKSİMUM              MARKALAMA

                                         BOYUTU                ALANLARI                     AĞIRLIK                      YÜKSEKLİĞİ

Ayakta                              800x450                  ø100                             150kg                          400mm

                                           mm                          ø140

                                                                            ø220

                                                                            ø290

LAZER                          MOTOR                      KAPI                       GÜÇ                             BOYUTLAR

TÜRÜ                           TÜRÜ                         TÜRÜ                     KAYNAĞI



FiberFly,                       Enkoderli              Pnömatik                  110/230                       H: 2420 mm

FlyAIR,                          5 adet                                                           Vac                            L: 1135 mm

FlyAir Green,               motor                                                          50 Hz                          P: 1296 mm

FiberFly Green,

FlyCO2

AKSESUARLAR

Döner eksen, TTL görüntü sistemi, Döner kafa, Sac sıkıcı, Eğimli döner eksen
