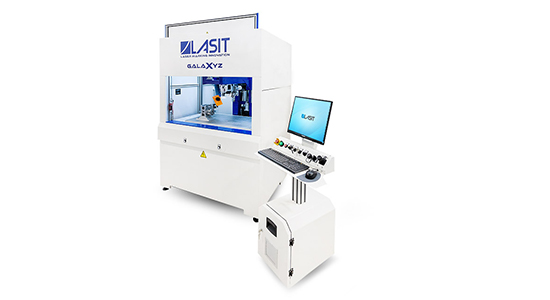

GALAXY 855

Galaxy, en yüksek verimlilik için tasarlanmış, aynı zamanda aşırı büyük ve karmaşık parçaları olanlar için tasarlanmış bir lazer markalama sistemidir.  Sistemin yapısı tamamen kaynaklı ve öğütülmüş çelikten imal edilmiştir. Bu yüksek kaliteli bileşenler zaman içinde büyük bir stabilite sağlar ve bu nedenle, makine yanlışlıkla hareket ettirilse veya tekrar yerleştirilse bile markalama işlemi sırasında kayıpsız bir hassasiyet sağlar.

Geniş markalama alanı, X, Y ve Z eksenlerinin yapısına bağlıdır. Bu yapı, en geniş parça yelpazesini markalamak için aynı anda izin vererek, makinenin kapladığı alan önemli ölçüde azaltmak amacıyla dizayn edilmiştir.

HASSAS, SAĞLAM VE KOMPAKT

Maksimum verimlilik

Galaxy 855'in XYZ eksen sistemi, minimum yer kaplarken geniş bir işaretleme alanı (900x700mm) sunmak için geliştirilmiştir. Z ekseni hareketi 500 mm'dir ve ø140mm lens ile birleştirildiğinde, 500 mm'ye kadar markalama sağlar.

Kaynaklı çelik çerçeve

Galaxy 855 son derece sağlam ve ergonomiktir: çerçevesi tamamen kaynaklı çelikten geliştirilmiştir. Termal genleşmeden sonra, vidalar ve kayar kılavuzlar için destek yüzeyleriyle birlikte panoramik çerçeve dikkatlice tamamlanır ve aşağıdaki avantajlar içerir:

    -Eksenlerin titreşim olmadan daha fazla hızlanması;

    - Zaman içinde boyutsal kararlılık;

    - Makinenin taşınması ve / veya yanlışlıkla çarpması durumunda sağlamlık.

Tamamen geliştirilebilir

TTL görüş sistemi, lazer markalamanın aşırı hassasiyet ve yüksek çözünürlük gerektiren küçük parçalara hizalanması için ideal çözümdür. Lazer markalama bölmesinde, silindirik ayrıntıların sürekli olarak markalanması için döner bir eksen ve çalışma alanını arttırmak için 300 mm hareketli bir yüzey monte edebilirsiniz.

EK BİLGİ

ÇALIŞMA                          ÇALIŞMA               MEVCUT                       YÜZEYDEKİ                 MAKSİMUM

POZİSYONU                    YÜZEYİ                   MARKALAMA               MAKSİMUM              MARKALAMA

                                         BOYUTU                ALANLARI                      AĞIRLIK                      YÜKSEKLİĞİ

Ayakta                            1000X600                     ø140                          500 kg                          500mm

                                                 mm                       Ø220

                                                                                ø290



LAZER                          MOTOR                      KAPI                       GÜÇ                             BOYUTLAR

TÜRÜ                           TÜRÜ                         TÜRÜ                     KAYNAĞI



FiberFly,                       Enkoderli              Pnömatik                  110/230                       H: 2100 mm

FlyAIR,                          5 adet                                                           Vac                            L: 2050 mm

FlyAir Green,               motor                                                          50 Hz                          P: 1450 mm

FiberFly Green,

FlyCO2

AKSESUARLAR

Döner eksen, TTL görüntü sistemi, Döner kafa, Eğimli döner eksen
