RPS R-EVO Model R 6 ve 7 eksen
R-EVO Model R
R-EVO-LUTION’a hazır mısınız?
RPS Metrology’de R-EVO ölçüm kolu, 3D ölçüm ve tersine mühendislik uygulamaları için doğruluk, taşınabilirlik ve esneklik alanlarında yeni ve devrim niteliğinde bir seviye belirlemektedir.

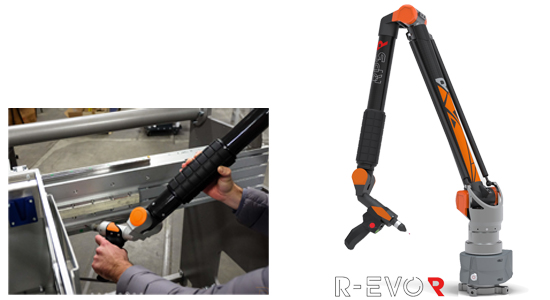

6 veya 7 eksen konfigürasyonlarıyla sunulan R-EVO R Model, modern endüstrinin farklı uygulamaları için tasarlanmış taşınabilir bir ölçüm koludur. Her türlü ortamda üst seviye (PREMIUM) doğruluk ve yüksek performans (HI-END) sunan bir sistemdir.
R-EVO Model R - 6 ve 7 eksenli eklemli ölçüm kolu
 |
 |
 |
| Doğruluk ve tekrarlanabilirlik | Tasarım, taşınabilirlik ve kullanım kolaylığı | Her ortamda yüksek performans |
|
R-EVO, 3D temaslı prob ile ölçüm, dijitalleştirme veya tersine mühendislik uygulamaları için bağımsız (stand-alone) bir metroloji ekipmanı olarak kullanılabilir. En katı standartlardan biri olan ISO 10360-12:2016 standardının gerekliliklerini karşılamaktadır. Yüksek hassasiyetli enkoderler ve her bir eklemde kullanılan, titanyum ve kompozit malzemeler gibi farklı malzemeleri içeren yenilikçi montaj sistemi sayesinde; sistem üstün doğruluk, tekrarlanabilirlik ve güvenilirlik sunar. |
R-EVO R Model ölçüm kolu; son derece güvenilir mekanik ve elektronik tasarımı, otomatik sıcaklık kompanzasyonu ve hafif yapısı sayesinde tüm temaslı prob uygulamalarında etkin şekilde kullanılabilir. Patentli SFC (Symmetrical Force Counter-balance) sistemi, tam ergonomik dengeleme sağlayan ilk karşı dengeleme sistemidir. R-EVO ölçüm kolları, kablosuz bağlantı ve Li-ion batarya paketi ile temaslı ölçümlerde 22 saate, lazer tarayıcılarla kullanımda ise 12 saate kadar çalışma süresi sağlar. |
Standart hızlı montaj arabirimi (3 ½ inç) sayesinde; tripodlar, manyetik tabanlar veya özel mobil taşıyıcılar üzerinde kullanılabilir. Otomatik sıcaklık kompanzasyonu özelliğine sahiptir. Renishaw® Autojoint® montaj sistemi sayesinde her türlü prob kolayca sökülüp takılabilir.
|
 |
 |
|
|
|
| Özel kompozit malzemeler: | Yüksek hassasiyetli enkoderler: | Hassas rulmanlar: | 2 metreden 9 metreye kadar uzanan ilk ve en geniş ürün yelpazesi! |
| R-EVO R Model, karbon fiber ve diğer kompozit malzemeleri; uzun süreli kullanım boyunca mükemmel stabilite ve doğruluk sağlamak amacıyla modern ısıl işlem süreçleriyle bir araya getirerek kullanır. | RPS, her bir mekanik eklemde en doğru açı ölçümünü elde etmek için yalnızca seçilmiş, yüksek performanslı enkoderler kullanır. | R Model’de kullanılan 6 veya 7 eklemin her birinde | R-EVO, 2,0 m erişim mesafesinden 9,0 m erişim mesafesine kadar uzanan 10 farklı ölçü seçeneğiyle sunulmaktadır. |

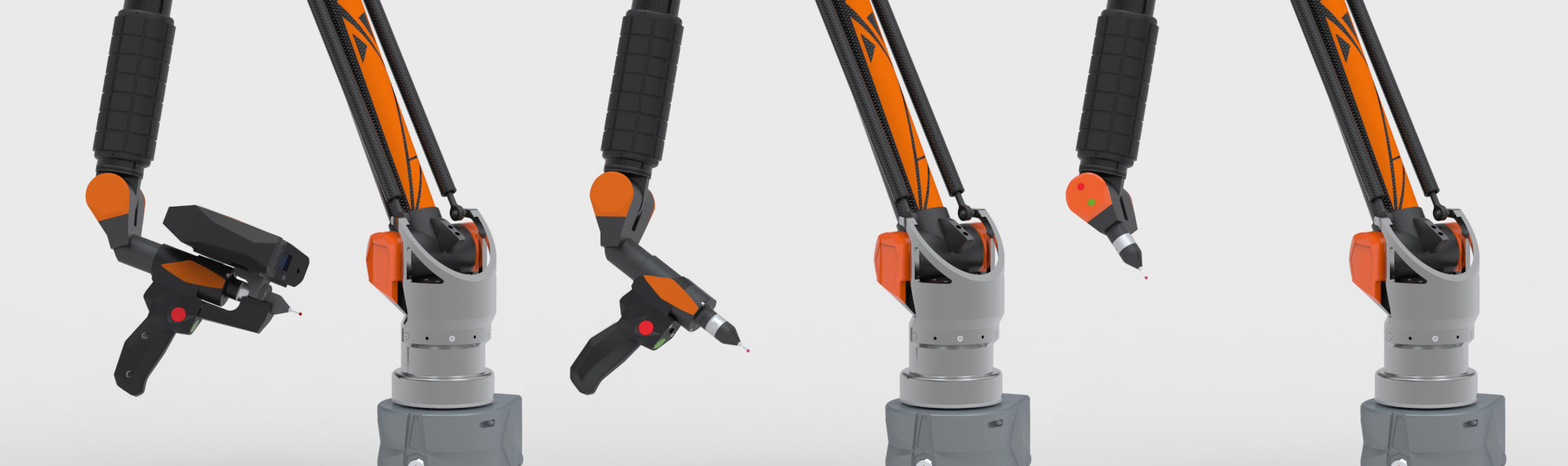

R-EVO: Optimum konfigürasyona sahip eklemli ölçüm çözümleri
En zorlu doğruluk standartlarına uyumlu
Touch probe ölçümleri için ISO 10360-12 doğruluk standartları
Lazer tarama için ISO 10360-8
Olağanüstü kullanım kolaylığı ve taşınabilirlik
• Benzersiz yapıda SFC karşı dengeleme sistemi ile üstün ve konforlu kullanım
• Genel olarak hafif tasarım
• Yeniden kalibrasyon gerektirmeden hızlı uç değiştirme sağlayan Autojoint
• Otomatik kompanzasyon ile çok geniş çalışma sıcaklık aralığı
• 22 saate kadar pil ömrü
• Entegre kablosuz bağlantı
• Her kolda dahili Bluetooth veya Wi-Fi kablosuz iletişim
Her türlü desteğe kolay montaj
• Standart taban plakası, manyetik taban, mobil tripod ve özelleştirilmiş seçenekler
Geniş boyut aralığı
• 2 ila 4,5 metre aralığında mevcut en geniş ürün çeşitliliği
• TITANIUM versiyonunda 5, 6, 7 ve 9 metreye kadar seçenekler!
Yazılım uyumluluğu
• Birçok metroloji veya tersine mühendislik yazılımı için sürücüler ve eklentiler mevcuttur.
Üstün lazer tarama çözümleri
• R-SCAN ve S-SCAN mevcuttur.
R-EVO, 10 farklı boyutta mevcuttur.
Mevcut boyutlarımızı aşağıda inceleyebilirsiniz:
| R-EVO6 R | Ölçüm aralığı (çap) | Maksimum uzanım (çap) |
| 2.0 – 6 eksen | 2.0 m | 2.26 m |
| 2.5 – 6 eksen | 2.5 m | 2.76 m |
| 3.0 – 6 eksen | 3.0 m | 3.26 m |
| 3.5 – 6 eksen | 3.5 m | 3.76 m |
| 4.0 – 6 eksen | 4.0 m | 4.26 m |
| 4.5 – 6 eksen | 4.5 m | 4.76 m |
| R-EVO6 Titanyum | Ölçüm aralığı (çap) | Maksimum uzanım (çap) |
| 5.0 – 6 eksen | 5.0 m | 5.26 m |
| 6.0 – 6 eksen | 6.0 m | 6.26 m |
| 7.0 – 6 eksen | 7.0 m | 7.26 m |
| 9.0 – 6 eksen | 9.0 m | 9.26 m |
Uluslararası normlara uygun olarak, ISO 10360-12'ye göre doğruluk doğrulama sertifikası sağlıyoruz.
Genellikle, donanımdan elde edilen gerçek değerler, belirtilen spesifikasyonlardan %20 daha iyidir.
| R-EVO7 R | Ölçüm aralığı (çap) | Maksimum uzanım (çap) |
| 2.0 – 6 eksen | 2.0 m | 2.5 m |
| 2.5 – 6 eksen | 2.5 m | 3 m |
| 3.0 – 6 eksen | 3.0 m | 3.5 m |
| 3.5 – 6 eksen | 3.5 m | 4 m |
| 4.0 – 6 eksen | 4.0 m | 4.5 m |
| 4.5 – 6 eksen | 4.5 m | 5 m |
| R-EVO7 Titanyum | Ölçüm aralığı (çap) | Maksimum uzanım (çap) |
| 5.0 – 6 eksen | 5.0 m | 5.5 m |
| 6.0 – 6 eksen | 6.0 m | 6.5 m |
| 7.0 – 6 eksen | 7.0 m | 7.5 m |
| 9.0 – 6 eksen | 9.0 m | 9.5 m |
